Description

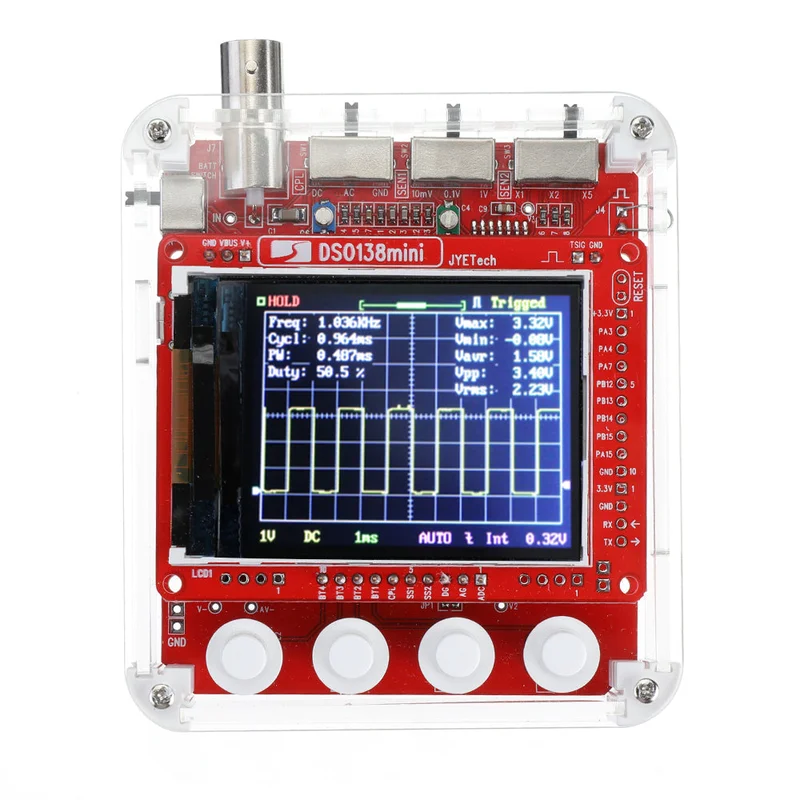

Verbeteringen van de DSO138 mini:
- Betere structuur en kleiner formaat
- Voeding via USB of batterijen
- Externe trigger-ingang
- Seriële uitvoer van golfvormgegevens
- Algemene controller
De DSO138 mini zorgt ervoor dat de MCU en LCD op één printplaat blijven, wat problematische pin-header-verbindingen voorkomt. Dit verhoogt de betrouwbaarheid van het product en maakt het moederbord tot een flexibele universele controller.
De trigger van de DSO138 mini werkt betrouwbaar bij tijdbasisinstellingen van 10µs en 20µs. Golfvormgegevens kunnen via een seriële poort worden uitgevoerd en eenvoudig op een pc worden weergegeven met software zoals Gnuplot.
Technische specificaties:
- Verticaal:
- Aantal kanalen: 1
- Analoge bandbreedte: 0 – 200 kHz
- Gevoeligheid: 10mV / Div – 5V / Div
- Gevoeligheid fout: <5%
- Resolutie: 12-bits
- Ingangsimpedantie: 1M ohm
- Maximale ingangsspanning: 50Vpk
- Koppeling: DC, AC, GND
- Horizontaal:
- Max real-time bemonsteringssnelheid: 1 ms
- Timebase: 10µs / Div – 500s / Div
- Recordlengte: 1024
- Trigger:
- Activeringsmodi: Auto, Normaal, Single
- Triggertypen: stijgende / dalende rand
- Triggerpositie: 1/2 van buffergrootte vast
- Scherm:
- 2,4 inch kleur TFT LCD met 320 x 240 resolutie
- Stroomvoorziening:
- 3.5V – 6V DC
- Voedingsstroom: 120mA @ 5V
- Fysiek:
- Afmeting: 85 mm x 75 mm x 15 mm
- Gewicht: 50 gram (exclusief kabels)
Optionele onderdelen:
- BNC-connector voor standaard professionele BNC-sonde
- Standaard BNC-sonde
Productdocumenten:
- Gebruiksaanwijzing (voor “F” analoge kaart)
- Gebruiksaanwijzing (voor “H” analoge kaart) [NIEUW]
- Mainboard-schema (versie H)
- Moederbordschema (versie I) [NIEUW]
- Diagram analoog bord (versie F)
- Diagram analoog bord (versie H) [NIEUW]
- Gids voor probleemoplossing
- Beginners Hoe DSO138mini te testen
- DSO138mini: Firmware upgraden
- DSO138mini Behuizingshandleiding
Pakket bestaat uit:
- 1 x digitale oscilloscoop met kabel
- 1 x Case-set
