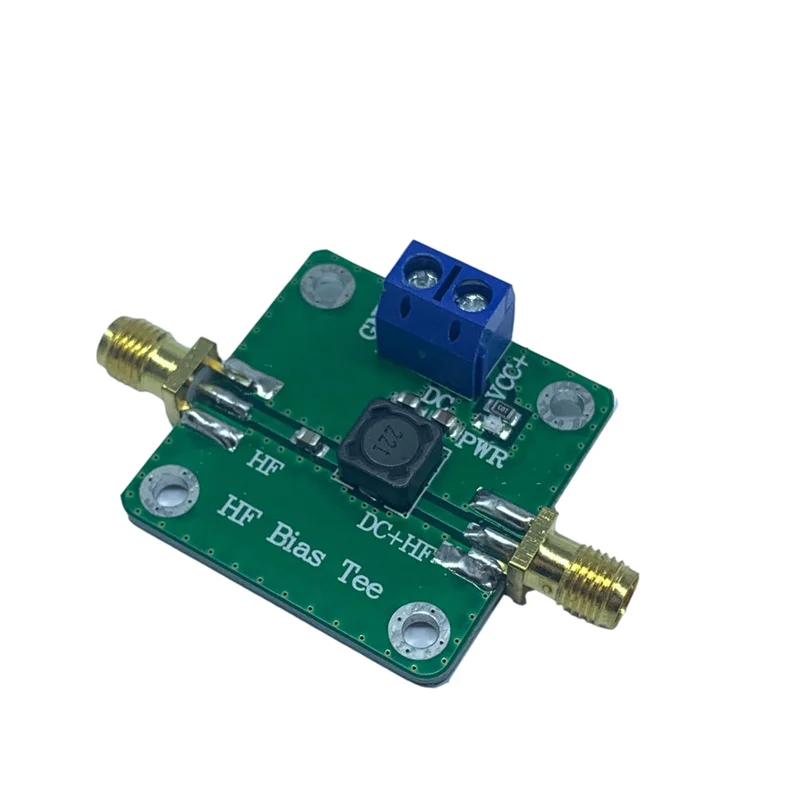

DC-isolator voor RF-voeding met frequentiebereik 100K-150MHz-Kwaliteitsgarantie

Description

Gebruik:

• RF-voeding voor actieve antenne
• De uitgang van de breedbandversterker is geblokkeerd
• Communicatiegegevens worden geïnjecteerd via het RF-uiteinde

Werkparameters:

• Frequentiebereik: 100K-150MHz
• Toevoegingsverlies: 0,1dB @ 100KHz, 0,2dB @ 150MHz
• Maximale spanning: 50V
• Maximale stroom: 500mA
• Radiofrequentie-connector: SMA-K (buitenste schroef, binnenste gat)
• Systeemimpedantie: 50 ohm
• Afmetingen: 33 mm x 33 mm zonder connectoren

Bedrading:

• DC: externe gelijkstroomvoeding
• RF: Radiofrequentiesignaalterminal (deze poort kan alleen radiofrequentiesignalen verzenden)
• RF + DC: RF DC-bias (deze poort kan RF- en DC-bias verzenden)
• GND-: gemeenschappelijke aardingsklem voor gelijkstroomvoeding
• VCC +: de voedingsaansluiting van gelijkstroomvoeding
