Beschrijving:

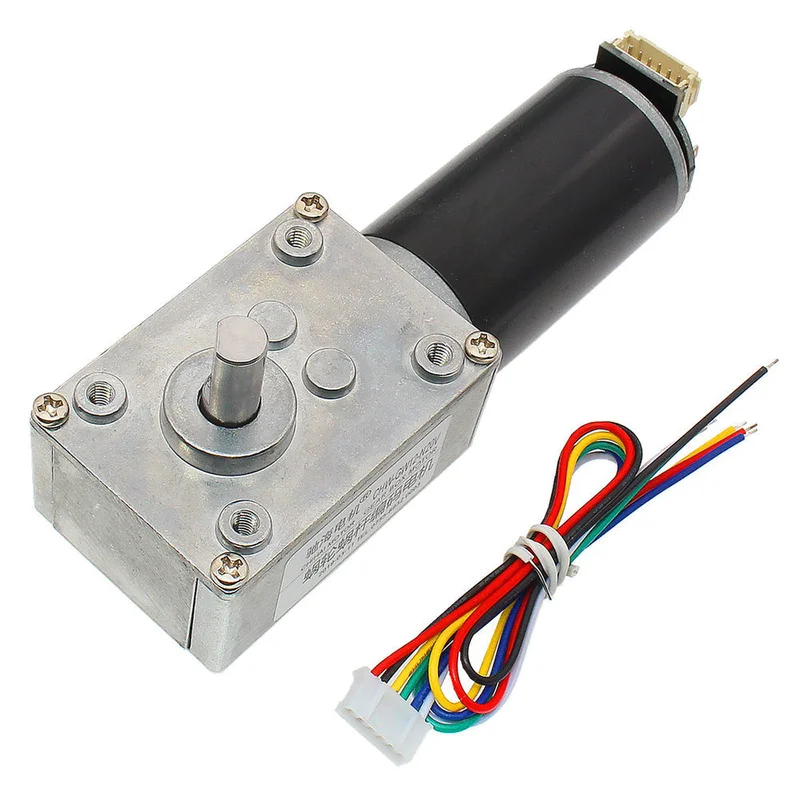

Deze Hall-encoder wormwielreductiemotor is ideaal voor gebruik in robots en automatiseringsapparatuur.
Specificaties:
Producttype: Hall-gecodeerde wormwielreductiemotor
| Type | Model | Verhouding | Hall-signaal (11 x Verhouding) |
Spanning | Geen lading | Bij nominale belasting | Koppel | ||||
| A | 2480-36 | 1:36 | 396 | 24.0 | 222 | ≤0.25 | 165 | ≤1.3 | 8.0 | ≤4.8 | ≥20.0 |
| B | 2480-108 | 1:108 | 1188 | 74 | 55 | 25.0 | Max. 40 | ||||
| C | 2480-280 | 1:280 | 3080 | 28 | 23 | 40.0 |
(Waarschuwing: Maximaal koppel is 40 [4 NM]. Overschrijding kan schade aan de motor veroorzaken.)Motorafmetingen:Buitendiameter: 40 mm, Lengte: 125 mm, Dikte: 35 mm (zie technische tekening voor details)Asdiameter: 8 mm, D-type, Dikte: 7 mm (aanpasbaar op verzoek)Lengte van de uitlaatas: 15 mm, 13 mm (batch aanpasbaar)Gewicht: ongeveer 350 gram (gewicht kan variëren afhankelijk van de reductieverhouding)Toepassingen: intelligente robots, elektrische gordijnen, balancerende voertuigen, intelligente manipulators, enz.
Encoder specificaties:
| Type | AB incrementele encoder |
| Pulsuitgangen | Basispuls 11 PPR x Overbrengingsverhouding |
| Voedingsspanning | DC 3,3V / DC 5.0V |
| Basisfunctie | Kan gebruikt worden met een microcontroller |
| Interface type | PH2.0-6PIN (bedrading inbegrepen) |
| Uitgangssignaaltype | Vierkantsgolf AB-fase |
| Basispulsen | 11 PPR |
| Aantal triggerpolen | 22 polen (11 paar) |
| Pin NO. | Definitie verbindingspoort |
| P1 | Motorvermogen M1 |
| P2 | Gnd-ingang (5.0V / 3.3V) |
| P3 | C1-codeersignaal A-fase |
| P4 | C2-codeersignaal B-fase |
| P5 | VCC voedingsingang + (5.0V / 3.3V) |
| P6 | Motorvermogen M2 |
Kenmerken:
– Wormwiel en wormvertragingmechanisme;
– Volledig metalen tandwielconstructie;
– Magnetische Hall-encoder met dubbele fase.
Pakket bevat:
1 x Hall-gecodeerde wormwielreductiemotor
