Compact ontwikkelbord met ESP32 en IMU-sensor-Kwaliteitsgarantie

Description

Omschrijving:

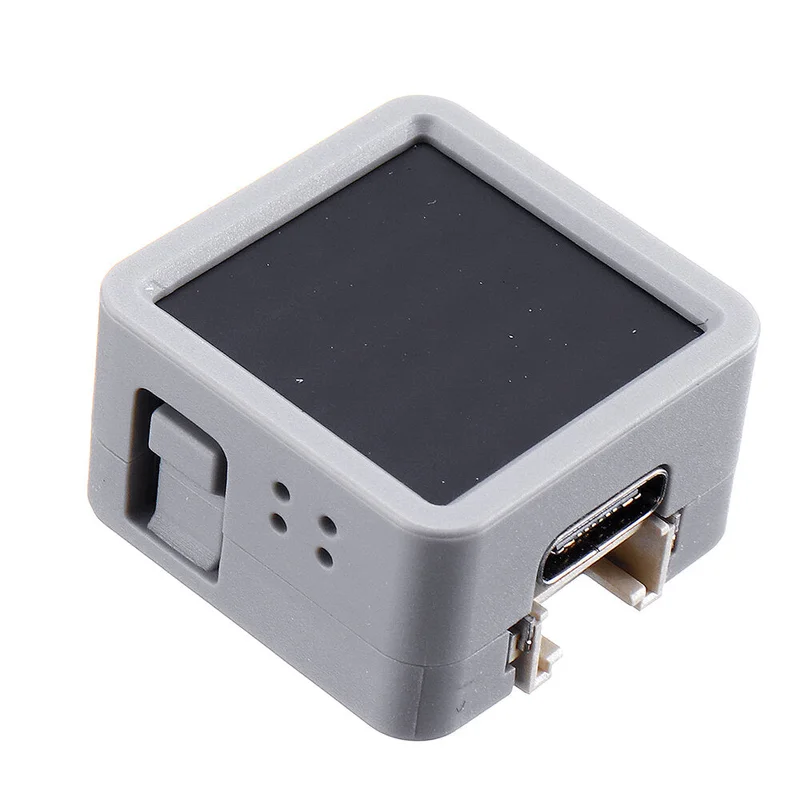

Dit compacte ontwikkelbord is slechts 24 x 24 mm groot en biedt meer GPIO-pinnen, waardoor het ideaal is voor het ontwikkelen van handige en miniatuur embedded apparaten. Het bord is uitgerust met de ESP32-PICO-D4-chip, die Wi-Fi- en Bluetooth-technologieën integreert en 4 MB SPI-flashgeheugen bevat. Het beschikt over een infrarood-LED en een 5 x 5 RGB-LED-matrix, een ingebouwde IMU-sensor (MPU6886) en een PH2.0-interface. Een programmeerbare knop is onder de RGB-LED-matrix geplaatst voor gebruik in verschillende projecten. De USB Type-C-interface maakt snel uploaden en uitvoeren van programma’s mogelijk. Aan de achterkant is een M2-schroefgat aanwezig voor montage.

OPMERKING: De helderheid van de RGB LED is beperkt tot 20. Stel deze niet hoger in om schade aan de LED en het acrylscherm te voorkomen.

Producteigenschappen:

• USB Type-C
• ESP32 PICO-gebaseerd
• 4 MByte flitser
• 1 programmeerbare knop
• 5 x 5 RGB LED-matrixpaneel
• Infrarood LED
• Resetknop
• 2.4G SMD-antenne
• MPU6886 traagheidssensor
• 6 x GPIO (dubbele pinnen)
• GROVE / 4Pin PH2.0-interface
• Programmeerplatform: voorArduinoenUIFlow
• Productafmetingen: 24 x 24 x 14 mm
• Gewicht van het product: 1 g

ESP32-kenmerken:

• 240 MHz dual-core Tensilica LX6-microcontroller met 600 DMIPS
• Geïntegreerde 520 KB SRAM
• Geïntegreerde 802.11b/g/n HT40 wifi-transceiver
• Geïntegreerde dual mode Bluetooth (klassiek en BLE)
• Hall-sensor
• 10x capacitieve aanraakinterface
• 32 kHz kristaloscillator
• PWM/timer input/output beschikbaar op elke GPIO pin
• SDIO master/slave 50 MHz
• Ondersteuning voor SD-kaartinterface

EasyLoader:

EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd casusprogramma. Het kan via eenvoudige stappen op de master worden gebrand en er kan een reeks functieverificatie worden uitgevoerd. (Momenteel is EasyLoader alleen beschikbaar voor Windows OS).

Dubbelklik na het downloaden van de software om de applicatie uit te voeren, sluit het apparaat aan op de computer via de datakabel, selecteer de poortparameters en klik op “Branden” om het branden te starten. (Stel voor Atom-branden de baudrate in op 750000 of 115200)

Randapparatuur Pin Map:

Pakket inbegrepen:

• 1x ATOM-matrix

Voorbeeld:

1. Voor Arduino IDE

Om de code te krijgen, klikt u ophier

Links:

• Datasheet

  • ESP32-PICO
  • MPU6886
