CNC shield board met A4988 driver kit en koellichaam voor Arduino graveermachine en 3D-printer-Kwaliteitsgarantie

Description

CNC Shield Board

Versie: 3.0
Kleur: Rood
Afmetingen (L*B*H): 68 x 53 x 18 mm
Spanning: DC 12~36 V (Let op: alleen de DRV8825 drivers kunnen tot 36V aan, houd rekening met de werkspanning bij het voeden van de board.)

Kenmerken:
1. Geschikt voor verwisselbare A4988 of DRV8825 stapmotor drivers.
2. De uitbreidingsboard kan worden gebruikt voor graveermachines en als driveruitbreidingsboard voor 3D-printers.
3. Compatibel met GRBL 0.8 (Open Source firmware die draait op een Arduino UNO en G-code opdrachten omzet in stapmotor signalen).
4. PWM-spindel en richtingspinnen, 4-assige ondersteuning (X, Y, Z, A – kan X, Y, Z dupliceren of een volledige 4e as uitvoeren met aangepaste firmware met behulp van pinnen D12 en D13).
5. Compact ontwerp. Stapmotoren kunnen worden aangesloten met 4-pins molex connectors of worden gesoldeerd.
6. Dit is een niet-geassembleerde kit, basis soldeervaardigheden zijn vereist.

A4988 Stapmotor Driver

Kleur: Rood
Afmetingen (L*B*H): 20 x 15 x 10 mm
Thermische uitschakeling: Ja
Kruisstroombeveiliging: Ja
Aardfoutbeveiliging: Ja
Kortsluitbeveiliging: Ja
Compatibele logica spanning: 3.3V en 5V
Vijf selecteerbare stapmodi: volledig, 1/2, 1/4, 1/8 en 1/16

Kenmerken:
1. Mix met langzame stroomafname modi.
2. Interne UVLO en lage RDS (On) output.
3. Automatische detectie/selectie van stroomafname modus.
4. Synchronisatie rectificatie voor lage vermogensverliezen.
5. Waarschuwing: Het aansluiten of loskoppelen van een stapmotor terwijl de driver is ingeschakeld kan de driver beschadigen.

Uno R3 Board

MCU: ATmega328
Klokfrequentie: 16 MHz
USB-interface: ATmega16U2
Werkspanning: 5 V
I/O pin uitvoer stroom: 40 mA max
3.3 V uitvoer stroom: 150 mA max
Digitale I/O pinnen: 14 (waarvan 6 met PWM-mogelijkheid)
Analoge ingangs pinnen: 6
EEPROM: 1 kB
Statische RAM (SRAM): 2 kB
Flash-geheugen: 32 kB
Afmetingen (L*B*H): 68 x 53 x 10 mm

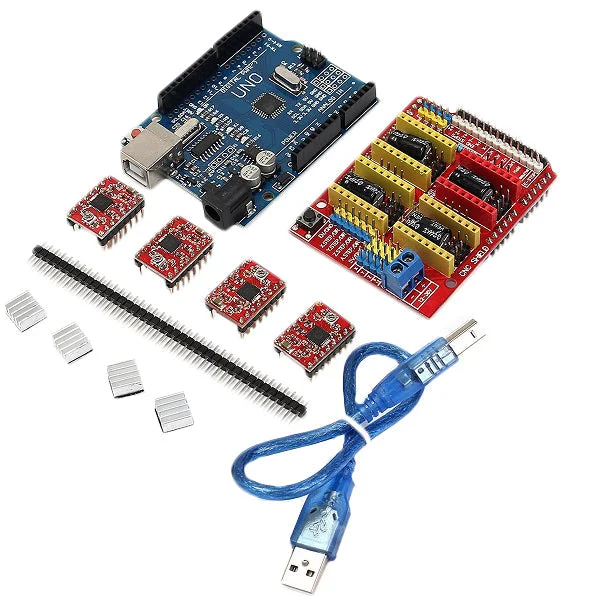

Inbegrepen in de verpakking:
1 x Uno R3 Board
1 x CNC Shield Board
4 x A4988 Stapmotor Driver
4 x Koellichaam
1 x USB-kabel
1 x 40-pins rijnaalden
