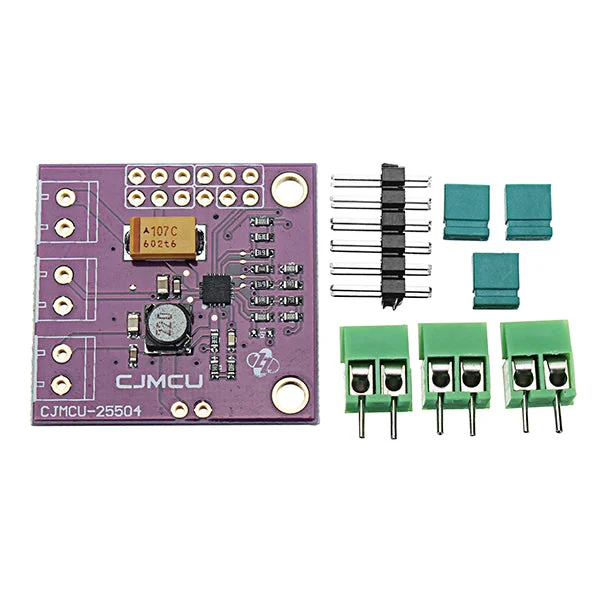

Boost converter voor zonnecelbeheer en energieverzameling-Kwaliteitsgarantie

Description

Beschrijving:

Deze boost converter is een slimme, geïntegreerde oplossing voor energiebeheer, speciaal ontworpen voor ultra-low power-toepassingen. Het apparaat is ideaal voor het opvangen en beheren van microwatt (μW) tot milliwatt (mW) stroom, opgewekt uit bronnen zoals fotovoltaïsche (zonne-) generatoren of thermo-elektrische generatoren. Het biedt een efficiënte boost-omzetter/lader voor producten en systemen met beperkte stroomvereisten, zoals draadloze sensornetwerken (WSN’s).

Na het opstarten kan de boost-omzetter energie efficiënt extraheren uit een uitvoercollector met lage spanning, zoals een thermo-elektrische generator (TEG) of zonnepanelen. De boost-omzetter kan werken met een ingangsspanning zo laag als 330mV en kan al energie verzamelen bij een ingangsspanning van slechts 80mV.

Deze converter implementeert ook een programmeerbaar monitoringsysteem voor het volgen van maximale energiepunten, wat de energieoverdracht naar het apparaat optimaliseert. De nulbelastingspanning van VIN_DC wordt geprogrammeerd met een externe weerstand en geregeld door een externe condensator (CREF).

Bijvoorbeeld, een zonnecel met een nulbelastingspanning van 80% bij het maximale vermogenspunt stelt de weerstandsverdeler in op 80% van de VIN_DC-spanning, waardoor het netwerk VIN_DC kan besturen nabij de bemonsterde referentiespanning. Een externe referentie kan ook worden geleverd door een microcontroller (MCU) voor een complexer MPPT-algoritme.

De converter ondersteunt een breed scala aan energieopslagcomponenten, zoals oplaadbare batterijen, supercondensatoren of traditionele condensatoren. Deze componenten zorgen ervoor dat het systeem constant vermogen levert wanneer dat nodig is en kunnen elke stroom verwerken die niet direct beschikbaar is via de invoerbron.

Om schade aan de energieopslagcomponenten te voorkomen, bewaakt het apparaat de maximale en minimale spanning met door de gebruiker geprogrammeerde niveaus voor onderspanning (UV) en overvoltage (OV).

Wanneer de spanning van de batterij of condensatoren onder een vooraf ingestelde drempel komt, schakelt de converter de statusmarkering van de batterij om en stuurt deze naar de microprocessor. Dit waarschuwingssignaal activeert een daling van de belastingstroom om te voorkomen dat het systeem in onderspanning komt. De drempelwaarden voor OV, UV en batterij zijn afzonderlijk programmeerbaar.

Kenmerken:

• Ultra-low power, hoog rendement – Boost converter/lader met continue energieoogst van laagspanningsinvoer: VIN ≥ 80mV (standaard)
• Ultra-low ruststroom: IQ < 330nA (standaard)
• Koude startspanning: VIN ≥ 330mV (standaard)
