Description
Handleiding: Klik hier om te openen
Voor verschillende behoeften bieden we 3 versies aan:
| Functie / Model | M18 | M28 | M38(dit item) |
| Micro voeding | × | √ | √ |
| Audio hoofdtelefoonaansluiting | × | √ | × |
| Ingebouwde versterker | × | × | √ (5W+5W) |
| Lithium batterij gevoed | √ | √ | √ |
| Ondersteuning USB geluidskaart, plug-and-play | × | × | √ |
| Volume geheugen/aanpassing | √ | × | × |
| MUTE interface | √ | × | × |
| Knop extensie | √ | × | × |
| Bluetooth versie | Bluetooth V4.2 | ||
| Ondersteuning Bluetooth protocol | HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2 | ||
| Ondersteunde formaten | Ondersteunt WAV/WMA/FLAC/APE/MP3 lossless decoding, stereo twee-kanaalsuitgang | ||
| Bedrijfsspanning | 5V/3.7V-4.2V | ||
| Broadcast status niet verbonden | 5.5MA | ||
| Verbindingsstatus | 20MA | ||
| Diepe slaap | 3UA | ||
| Transmissieafstand | 20 meter (lege of lage interferentie omgeving) | ||
| Bedrijfstemperatuur | -40°C tot +85°C | ||
| Gevoeligheid | -87dbm |
Introductie:Dit product is een low-power Bluetooth ontwerpoplossing, ondersteunt de nieuwste Bluetooth 4.2 transmissie, twee-kanaals stereo lossless afspelen. Na het verbinden met Bluetooth is het zeer handig. In een open omgeving kan de Bluetooth verbindingsafstand tot 20 meter toepasbaar voor verschillende Bluetooth audio-ontvangst en diverse audio DIY aanpassingen.
| Pin nummer | Pin header | Beschrijving |
| 1 | 5V | Voeding positief 5V |
| 2 | GND | Negatieve voeding |
| 3 | VBAT | Lithium batterij positief 3.7-4.2V |
| 4 | L+/L- | Linker kanaaluitgang (directe luidspreker) |
| 5 | R+/R- | Rechter kanaaluitgang (directe luidspreker) |
Functieomschrijving:Bluetooth V4.2 versie, ondersteunt Bluetooth automatische verbindingstechnologie, ondersteunt WAV/WMA/FLAC/APE/MP3 lossless decoding, stereo dual channel inschakeling van de module, zoekt de mobiele telefoon naar de Bluetooth naam MH-M18/MH-M28/MH-M38, en kan muziek afspelen na het verbinden met Bluetooth.
Opmerking:
1. Voeding: U kunt de MICRO USB Android-kabel van 5V direct gebruiken voor voeding, of u kunt ook een 5V voeding of 3.7V lithium batterij aansluiten (zoals weergegeven in de afbeelding hieronder). Let op dat de 5V en 3.7V voedingsinterfaces verschillend zijn. 5V wordt aangesloten op 5V en GND, en de 3.7V lithium batterij wordt aangesloten op VBAT en maximale bedrijfstroom is 5V2A. Het wordt aanbevolen om een gereguleerde voeding van 5V2A te gebruiken voor een betere geluidskwaliteit.2. Ondersteuning USB geluidskaart, plug-and-play. Sluit de module aan op de computer met de USB-kabel, en de computer kan muziek afspelen via de module versterkeruitgang.3. Audio-uitgang: output van linker en rechter kanaal stereo audiosignalen, kan worden aangesloten op twee 2-8 ohm, 3-5W luidsprekers, geschikt voor 4 of 5W luidsprekers.4. Dit product heeft een eigen dual 5W versterker circuit, en mag niet worden aangesloten op een andere versterker! De uitgangen van de twee versterkers mogen niet parallel worden aangesloten of de negatieve polen mogen niet samen worden aangesloten, anders kan de versterkerchip beschadigd raken.
Pakketinhoud:

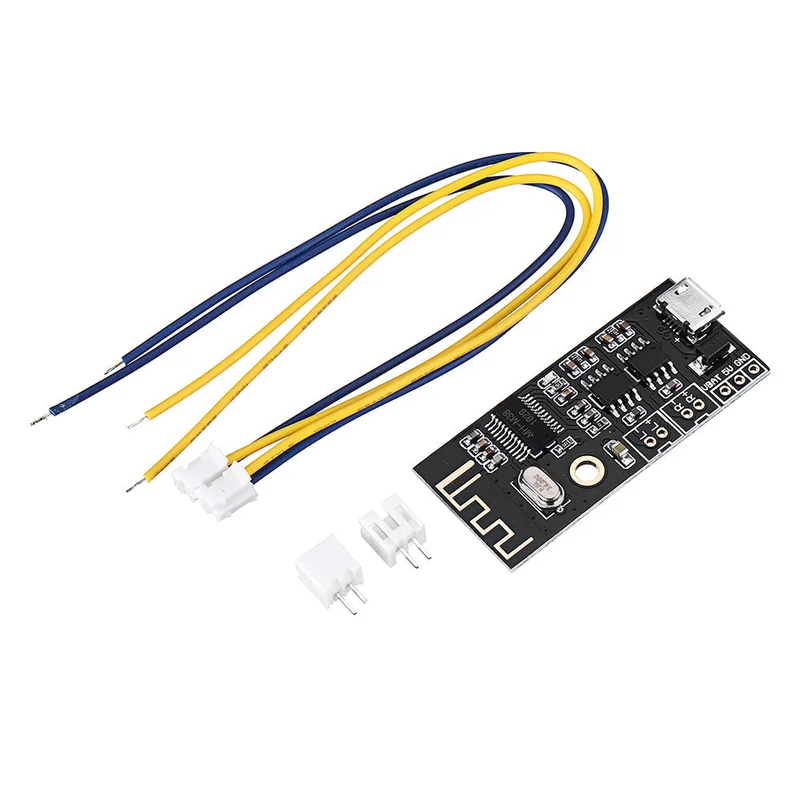

3 x M38 Module
