Bluetooth 4.0 serile poort module – laag stroomverbruik-Kwaliteitsgarantie

Description

Invoering:

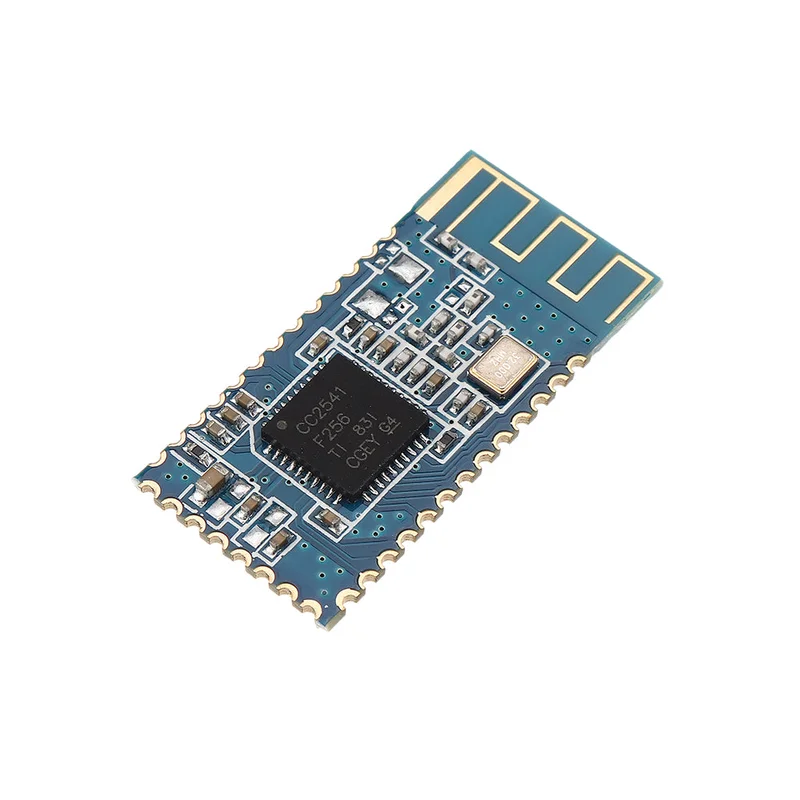

Deze module is gebaseerd op Bluetooth 4.0 BLE-technologie en maakt gebruik van de TI (Texas Instruments) CC2541 chip. Het is ontworpen voor gebruik in medische elektronische consumentenapparaten, persoonlijke sportuitrusting (zoals hardloopschoenen en sporthorloges) en toepassingen voor gezondheidsonderhoud. De module biedt ultra-low-power draadloze connectiviteit en kan met een eenknopsbatterij meer dan een jaar continu functioneren.

Toepassing:

De chip-ROM integreert verschillende protocollen en services, waaronder:

• Batterijstatus
• Bloeddrukmonitor
• Vind mij functie
• Hartritmemonitor
• Nabijheid
• Thermometer
• Weegschaal
• Tijd
• Externe protocollen en services zoals bloedsuikermeter en temperatuur alarm

Kenmerken:

• Bluetooth low energy (BLE) -compatibel
• Ondersteunt Adaptive Frequency Hopping
• Uitstekende ontvangergevoeligheid
• 10-bit auxiliary ADC met negen analoge kanalen
• On-chip ondersteuning voor seriële perifere interfaces (SPI, UART) in master- en slave-modi
• Programmeerbare uitgangsvermogensregeling
• Geïntegreerde ARM Cortex-M3 microprocessorkern
• On-chip power-on reset (POR)
• Ondersteuning voor EEPROM- en seriële flitsinterfaces
• Geïntegreerde low-dropout regelaar (LDO)
• On-chip softwaregestuurde energiebeheereenheid
• Pakkettype: 15 x 13 x 2 mm FR4 PCB met 25 pads rond de omtrek

Specificaties:

• Productnaam: Bluetooth 4.0 Low Power Module, Class 2
• Productmodel: DX-BT05
• Protocolstandaard: Bluetooth V4.0
• Band: 2,402 GHz ~ 2,480 GHz ISM-band zonder licentie
• Modulatiemethode: GFSK
• Spread Spectrum: FHSS
• RF-uitgangsvermogen: Class 2 (<0dBm)
• Antenne: PCB-gedrukte antenne
• Nominale voeding: DC 3,3V
• Afmetingen: 27 mm (L) x 13 mm (B) x 2 mm (H)
