FC-specificaties

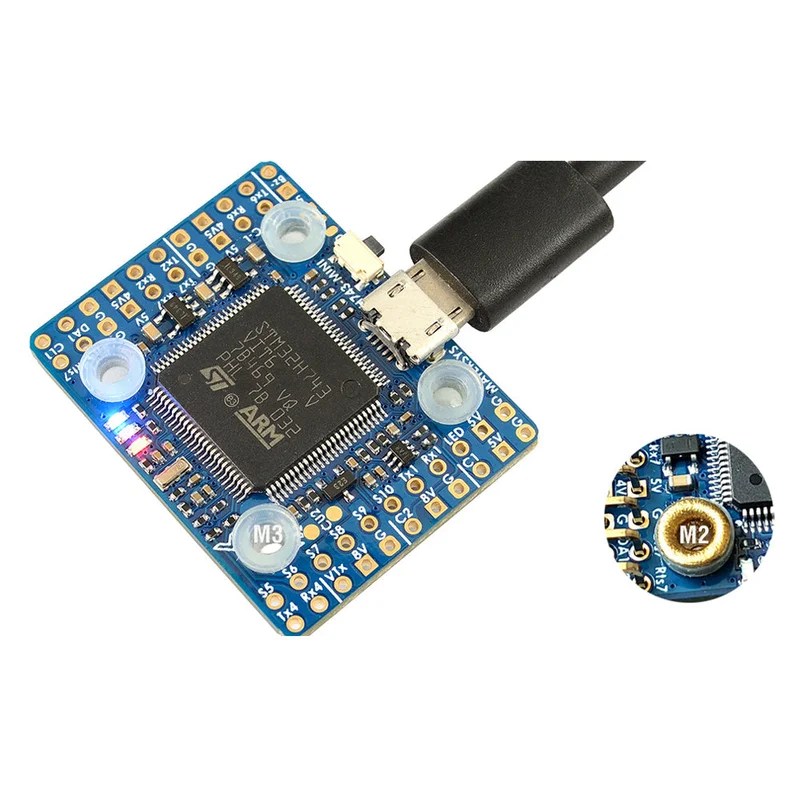

- Artikelnaam: H743-MINI
- MCU: STM32H743VIT6, 480 MHz, 1 MB RAM, 2 MB Flash
- IMU: MPU6000 (SPI1) en ICM20602 (SPI4)
- Baro: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: MicroSD-kaartsleuf (SDIO)
- 5.5x Uarts (1,2,4,6,7, Rx8)
- 11x PWM uitgangen (S1 ~ S10, LED)
- 2x I2C (I2C1 / DA1 CL1-pads, geen I2C2 breakout)
- 1x CAN (CH, CL-pads)
- 5x ADC (VBAT, stroom, RSSI, VB2, CU2)
- 3x LED’s voor FC STATUS (blauw, rood) en 3.3V indicator (rood)
- 1x JST-SH1.0_8pin connector (Vbat / G / Curr / Rx8 / S1/S2/S3/S4)
- Schakelaar voor dubbele camera-ingangen
- 8V AAN / UIT-schakelaar
Kracht
- Vbat-ingang: 6,3 ~ 36V (2 ~ 8S LiPo)
- BEC: 5V 1.5A continu (Max. 2A)
- BEC: 8V 1.5A continu (Max. 2A), 8V output stabiel wanneer Vbat ≥ 10V, 8V output 80% van Vbat wanneer Vbat < 10V
- LDO 3.3V: 200mA
- VB2-pad ondersteunt Max. 69V (spanningsdeler 1K: 20K)
- Statisch vermogen: 200mA @ 5V met Betaflight, 150mA @ 5V met ArduPilot
FC Firmware
- ArduPilot (ChiBiOS): MATEKH743
- BetaFlight: MATEKH743
- INAV: MATEKH743 (ondersteuning binnenkoft)
Fysiek
- Montage
- 20 x 20 mm / Φ3 mm met siliconen doofvoertules
- 20 x 20mm / Φ2mm met siliconen en messingsdichtingsringen
- Afmetingen: 36 x 28 x 6,5 mm
- Gewicht: 7 g
Pakket inclusief
- 1x H743-MINI
- 6x Siliconen doofvoertules M4 tot M3
- 6x messingsdichtingsringen M3 tot M2
- 1x JST-SH1.0_8-pins kabel, 5 cm
- 2x JST-SH1.0_8pin connectors
