Batterij temperatuur meetmodule voor 60V spanning en ampre meting-Kwaliteitsgarantie

Description

Omschrijving:Deze meetmodule is ontworpen om de laadtoestand van de batterij, de batterijspanning, de batterijstroom en de temperatuur te meten in draagbare toepassingen. Het brede bereik van de ingangsspanning maakt gebruik met multicell-batterijen tot 60V mogelijk. Een precisiecoulombteller integreert de stroom via een detectieweerstand tussen de positieve pool van de batterij en de belasting of lader. Spanning, stroom en temperatuur worden gemeten met een interne 14-bit No Latency ΔΣ ™ ADC. De metingen worden opgeslagen in interne registers die toegankelijk zijn via de I2C / module heeft programmeerbare hoge en lage drempels voor alle vier gemeten hoeveelheden. Wanneer een geprogrammeerde drempel wordt overschreden, communiceert het apparaat een waarschuwing via het SMBus-meldingsprotocol of door een vlag in te stellen in het interne statusregister. Slechts een enkele detectieweerstand met lage waarde is nodig om het gemeten stroombereik in te :

• Gemeten geaccumuleerde batterijlading en ontlading
• Werkbereik van 3,6V tot 60V voor toepassingen met meerdere cellen
• Maximale temperatuur en huidige conversietijd: 8 ms
• Maximale tijd voor omzetting van de spanning: 48 ms
• Temperatuur detectiebereik: 236,85 graden
• Voltage, stroom en laadnauwkeurigheid: 1%
• Detectiespanningsbereik: ± 50 mV
• I2C / SMBUS-interface configureerbare uitvoer voor alarmuitgang / laadverwerking
• Ruststroom: <150 mA
• IIC-communicatiefrequentie: 400 ~ 900 KHz
• 14-bit nulvertraging ADC voor het meten van spanning, stroom (12 bits) en temperatuur (11 bits)

IIC-hardwareadres:1100100x (x is de besturingsbit voor lezen / schrijven);

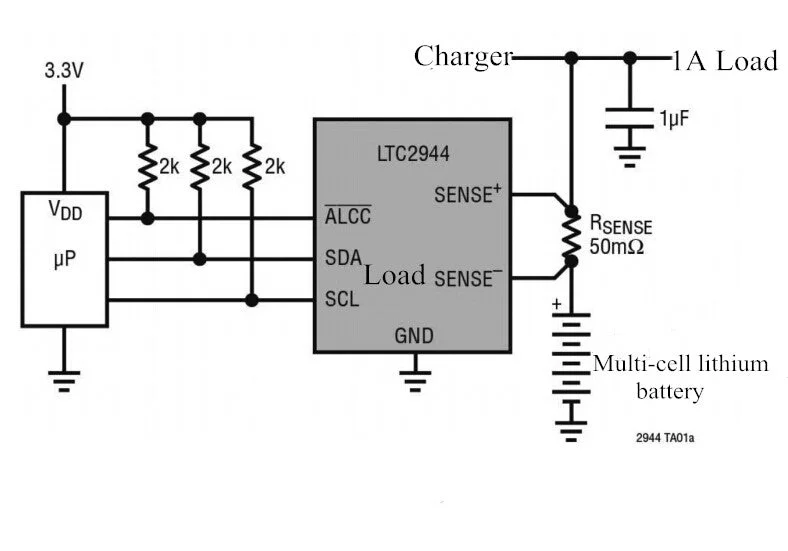

• – VCC: de gemeenschappelijke connector van de pull-up-weerstand van de drie communicatiepoorten op de kaart moet worden aangesloten op de VCC van de externe controller;
• – ALCC: alarmuitgang of laadvoltooiing, standaard alarmmodus;
• – S +: SENSE + chip voedingsaansluiting en geïnduceerde stroom positieve ingangsterminal;
• – S-: inductieve stroom negatieve ingangsklem en positieve klem van de geteste batterijvoeding;
• – SDA: IIC-datasignaallijn;
• – SCL: IIC-kloksignaallijn;

Pakket bevat:
1 x bord met pin
