Description
Circuit functiebeschrijving:
- Het tweede foutopsporingscircuit genereert signalen. Begin met het plaatsen van de kortsluitkap op de “1” en “2” posities van JP1. Verbind het hoge niveau van VCC met de vier pennen van U3 en pas de precisie instelbare weerstand R22 aan. Gebruik een oscilloscoop om de blokgolfuitgang van pin 3 van U3 te bekijken en stel de frequentie in op 1Hz. Verwijder na het debuggen de kortsluitkap en plaats deze in “3” en “4” van JP1.
- Debug het roercontrolecircuit (bestaande uit U7, U9, U4). Plaats een kortsluitkap in de “1” en “2” posities van JP2 en verbind VCC hoog met de 3-pins van U9A. Pas de nauwkeurig instelbare weerstand R29 aan op de 11-pins uitgang van U9D voor een cyclus van 3 seconden hoog en 3 seconden laag. De roermotor werkt in een cyclus van “3 seconden vooruit, 3 seconden stoppen, 3 seconden achteruit, 3 seconden stoppen”. LED2 en LED3 geven de status aan volgens de cyclus.
- Na het debuggen van het prompttooncircuit, gebruik de toetsen S2 “tien cijfers” tot S3 “één cijfer” om de juiste roertijd in te stellen. Druk op de starttoets om te beginnen met roeren en tellen. Stop de bewerking en de digitale buis toont de ingestelde tijd. De zoemer klinkt “2 seconden” om het einde van het roeren aan te geven. Het zoemercircuit bestaat uit U12 als kerncomponent en kan worden aangepast met een nauwkeurig instelbare weerstand R34.
- Opmerking: S1 is de resetknop. Druk op S1 om het circuit terug te zetten naar de oorspronkelijke status. Als de roertijd niet is ingesteld en de starttoets wordt ingedrukt, begint deze vanaf 99 en klinkt de zoemer om aan te geven dat de roertijd niet is ingesteld.
Pakket inbegrepen:

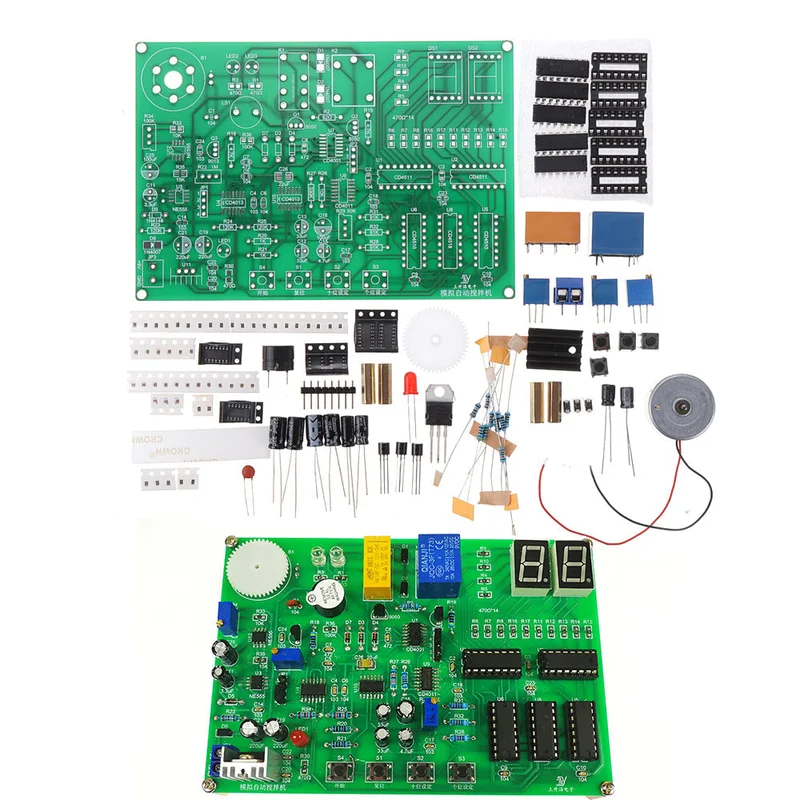

- 1 x DIY Simulation Automatic Mixer Kit
