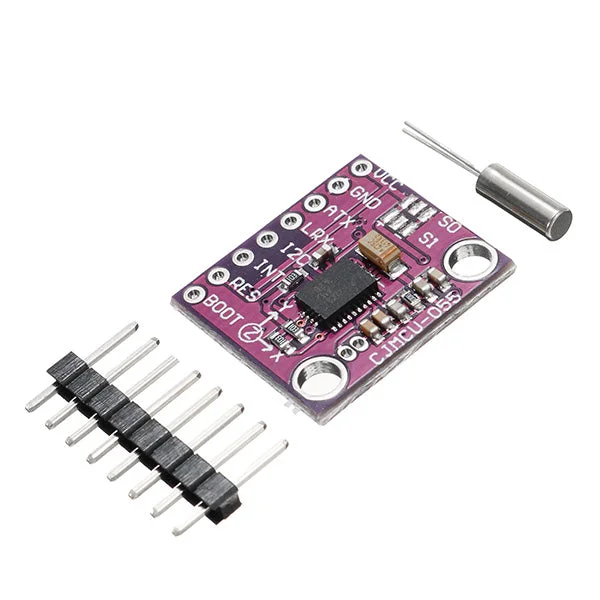

Attitudesensormodule met 9-assige BNO055 sensor-Kwaliteitsgarantie

Description

Beschrijving:

Deze attitudesensormodule is een System in Package (SiP) dat een triaxiale 14-bits accelerometer, een triaxiale 16-bits gyroscoop met een bereik van ± 2000 graden per seconde, en een triaxiale geomagnetische sensor bevat. Daarnaast is er een 32-bits Cortex M0+ microcontroller met Bosch Sensortec sensorfusie software geïntegreerd in een enkel pakket.

De chipsets zijn ondergebracht in een 28-pins LGA behuizing van 3,8 mm x 5,2 mm x 1,1 mm. Voor optimale systeemintegratie is de BNO055 uitgerust met digitale bidirectionele I2C- en UART-interfaces. De I2C-interface kan geprogrammeerd worden om te werken met het HID-I2C-protocol, waardoor de BNO055 functioneert als een plug-en-play sensorhub voor apparaten met Windows 8.0 of 8.1.

Deze datasheetversie beschrijft de BNO055-engineeringstalen geprogrammeerd met versie 0.3.0.4 van de BNO055-firmware. De firmwareversie kan worden geïdentificeerd door de registers SW_REV_ID_MSB en SW_REV_ID_LSB; firmwareversie 0.3.0.4 retourneert de waarde 0x03 voor de MSB en 0x04 voor de LSB.

Pakket inbegrepen:

• 1 x Attitudesensormodule
