Description
Beschrijving:

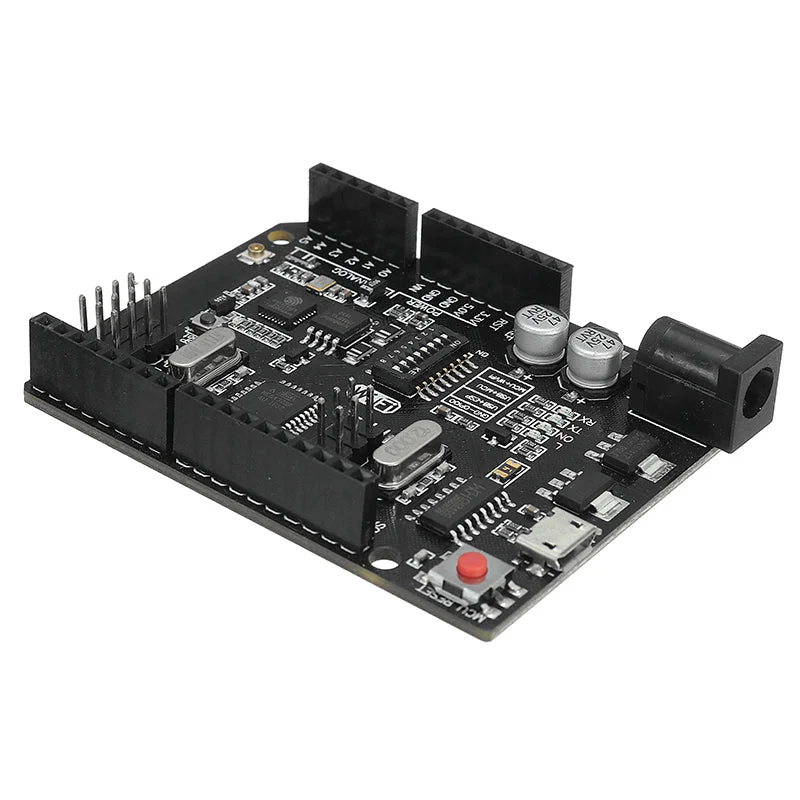

Deze Arduino Uno is uitgerust met een ATmega328 microcontroller en een ESP8266 WiFi-module met 32MB geheugen. De modules kunnen zowel samen als afzonderlijk worden gebruikt, elk met hun eigen pinout-headers. Dit bord is een handige oplossing voor de ontwikkeling van projecten die zowel Arduino-functionaliteit als WiFi-connectiviteit vereisen.
Via de USB-aansluiting kunt u sketches en firmware bijwerken voor zowel de ATmega328 als de ESP8266, met behulp van de USB-seriële omzetter CH340G. Het gebruik van dit bord is eenvoudig, dankzij de DIP-switch waarmee u de modules kunt verbinden.
DIP-switch configuratie:
| Verbinding | DIP |
| ATmega328 | 1: OP, 2: OP, 3: UIT, 4: UIT, 5: UIT, 6: UIT, 7: UIT |
| USB ATmega328 | 1: UIT, 2: UIT, 3: OP, 4: OP, 5: UIT, 6: UIT, 7: UIT |
| USB ESP8266 (Firmware update) | 1: UIT, 2: UIT, 3: UIT, 4: UIT, 5: OP, 6: OP, 7: OP |
| USB ESP8266 (Communicatie) | 1: UIT, 2: UIT, 3: UIT, 4: UIT, 5: OP, 6: OP, 7: UIT |
| Alle onafhankelijke | 1: UIT, 2: UIT, 3: UIT, 4: UIT, 5: UIT, 6: UIT, 7: UIT |
Specificaties:
| Microcontroller | ATmega328 |
| IC Wi-Fi | ESP8266 |
| USB-TTL-omzetter | CH340G |
| Stroomuitgang | 5V-800mA |
| Voeding via USB | 5V (max. 500mA) |
| Voeding via VIN / DC Jack | 9-24V |
| Energieverbruik | 5V 800mA |
| Logisch niveau | 5V |
| WiFi | Wi-Fi 802.11 b/g/n 2.4 GHz |
| USB | Micro USB |
| Klokfrequentie | 16MHz |
| Bedrijfsspanning | 5V |
| Digitale I/O | 14 |
| Analoge I/O | 6 |
| Geheugengrootte | 32MB |
| Type interface | serialOTA |
| Bedrijfstemperatuur | -40°C tot +125°C |
| Afmetingen (L x B) | 53,34 x 68,58 mm |
| Gewicht | 8g |
| Antenne | Ingebouwde externe antenne |
Pakket bevat:
- 1 x ATmega328P + ESP8266 Bord met 32MB geheugen
