Description
Kenmerken:
- De AD8232 is een kosteneffectieve hartslagmeter die de elektrische activiteit van het hart meet.
- Deze activiteit kan worden weergegeven als een ECG (elektrocardiogram) en als analoge meting worden uitgevoerd.
- De AD8232 fungeert als een op-amp om een duidelijk signaal van de PR- en QT-intervallen te verkrijgen, zelfs in lawaaierige omgevingen.
- Het is een geïntegreerd signaalconditioneringsblok voor ECG en andere biopotentiaalmetingen.
- Ontworpen om kleine biopotentiële signalen te extraheren, te versterken en te filteren, zelfs bij beweging of afstand van de elektroden.
- De module heeft negen verbindingen vanaf het IC voor het solderen van pinnen, draden of andere connectoren.
- Belangrijke pinnen zoals SDN, LO +, LO-, OUTPUT, 3.3V en GND zijn aanwezig voor aansluiting op ontwikkelborden.
- Er zijn ook pinnen voor RA (Rechter Arm), LA (Linker Arm) en RL (Rechter Been) voor het gebruik van aangepaste sensoren.
- Een LED-indicator pulseert met het ritme van de hartslag.
- Biomedische sensorpads en sensorkabels zijn vereist voor gebruik en zijn beschikbaar in de sectie Aanbevolen producten.
- De AD8232 ondersteunt een operationele versterker voor het bouwen van een driepolig laagdoorlaatfilter om extra geluiden te elimineren.
- Nominaal temperatuurbereik: 0 tot 70 graden Celsius.
- Bedrijfstemperatuurbereik: -40 tot 85 graden Celsius.
Toepassing:
- Hartfrequentiebewaking voor fitness en sport.
- Draagbare ECG-toepassingen.
- Remote health monitoring.
- Spelrandapparatuur.
- Verzameling van bio-elektrische signalen.
Pakket inbegrepen:

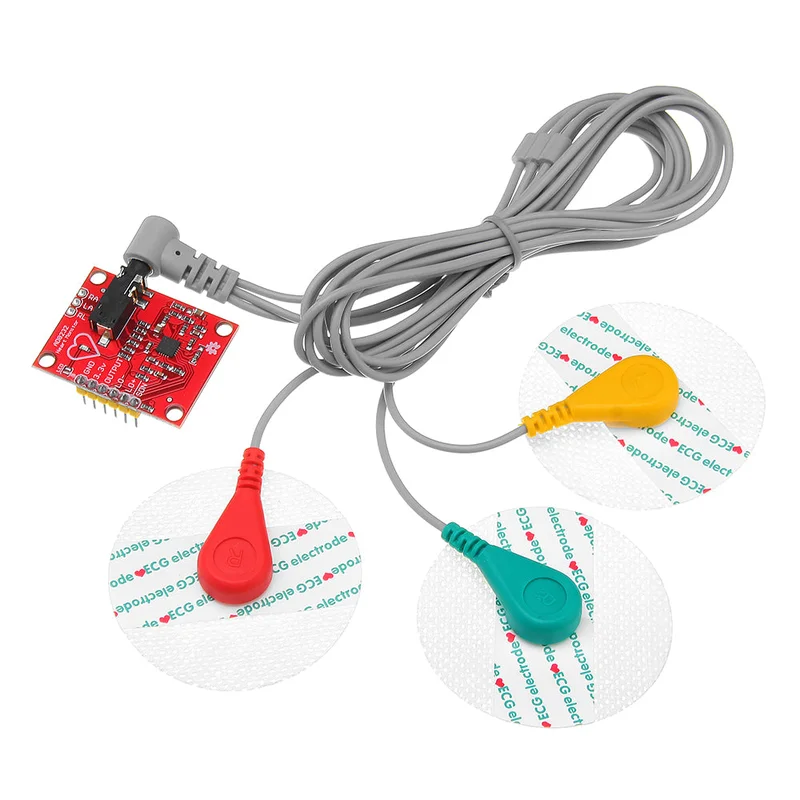

- 1 x AD8232 Monitor
