Omschrijving:

Deze 5110 LCD-module is compatibel en vereist een set van twee 1K-weerstanden en een set van vier 10K-weerstanden voor veilige werking (niet inbegrepen).

Pin-verbindingen:

1. RST ——— reset.
2. CE ———— chipselectie.
3. DC ———– data/commando’s keuze.
4. DIN ———– seriële datalijn.
5. CLK ———— seriële kloksnelheid.
6. VCC ———- Vermogen, 3,3 V (positief).
7. LICHT ——— terminal voor achtergrondverlichting.
8. GND ———– vermogen negatief.

Specificatie:

Voedingsspanning: 2.7V – 3.3V
Voedingsspanning achtergrondverlichting: 3.3V MAX

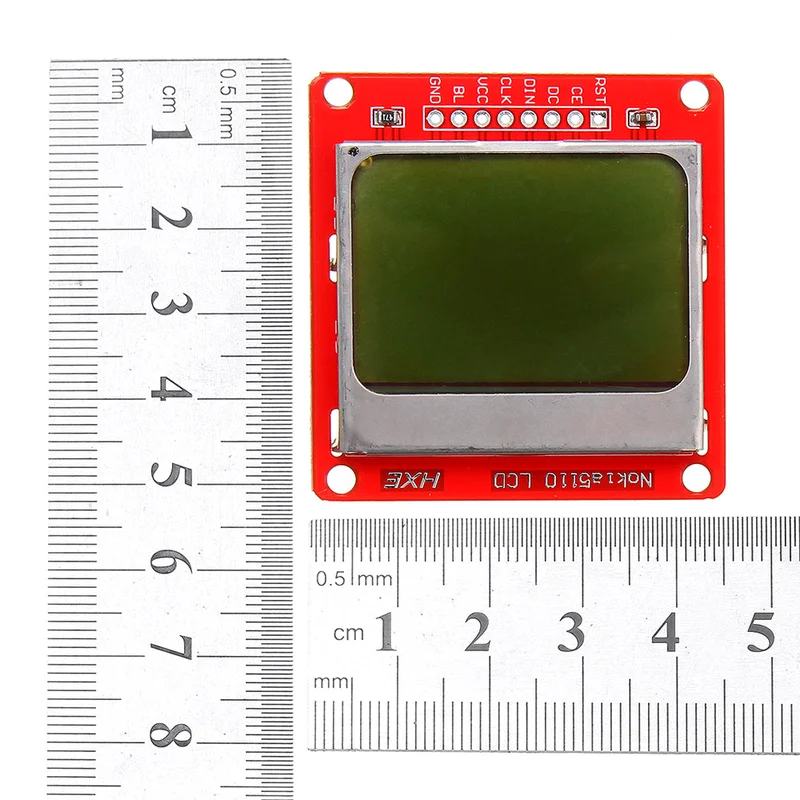

Afmetingen: 43,6 mm x 43,1 mm (breedte x hoogte)
84 x 84 dot matrix LCD, kan 4 regels karakters weergeven, 12 karakters per regel.

Voorzien zijn van:

De module maakt gebruik van de Serial Peripheral Interface (SPI) om te communiceren met de microcontroller, met slechts 8 signaallijnen inclusief stroom en GND. Ondersteunt verschillende soorten microcontrollers (MCU), zoals PICAXE, ARM, Raspberry Pi, enz. Overdrachtssnelheid tot 4 Mbps, waardoor displaygegevens zonder wachttijd kunnen worden geschreven. De LCD-controller/driverchip is aan de LCD-chip gebonden, wat de totale voetafdruk van de module minimaliseert. De module heeft twee rijen waar header-pinnen kunnen worden gesoldeerd voor meer gebruiksflexibiliteit. Het verbruikt weinig stroom, met een werkstroom in normale situatie van minder dan 200 μA en heeft een uitschakelmodus.

Pakket inbegrepen:

1 x 84×48 5110 LCD-module met witte achtergrondverlichting.
