7-Kanaals PPM-zender voor RC-toepassingen-Kwaliteitsgarantie

Description

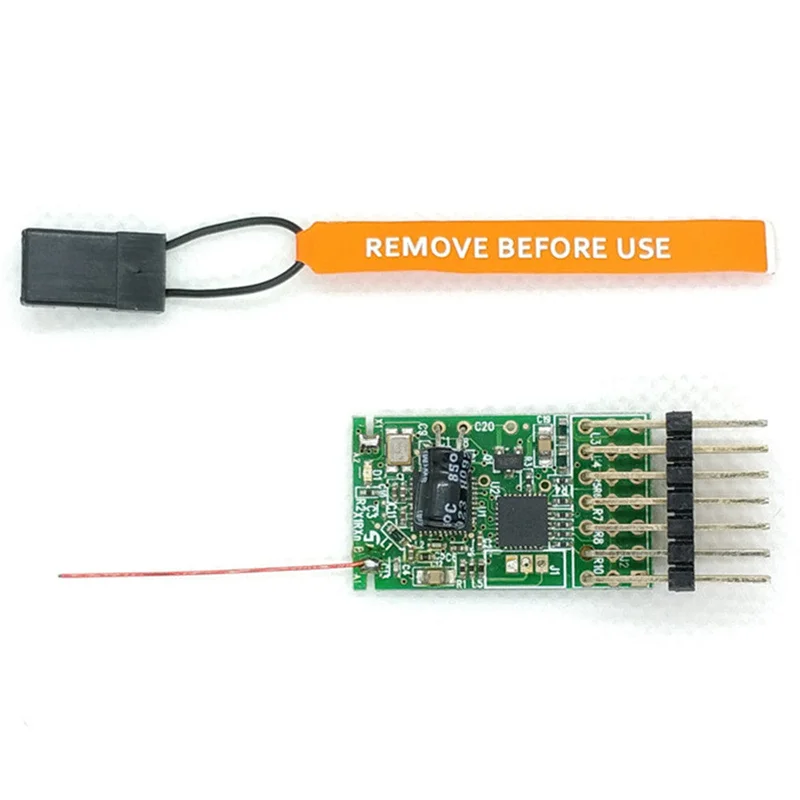

Omschrijving:Deze 7-kanaals PPM-zender is een AR6100-type ontvanger, geprogrammeerd als een DSM2-compatibele zender met een kort bereik. Het is ontworpen voor gebruik als een TX-module met een oudere zender of voor diverse doe-het-zelf projecten met een PPM-signaaluitgang. De zender accepteert zowel hoge als lage stationaire signalen (normale en geïnverteerde PPM).Kenmerken:Deze zendermodule is bedoeld om traditionele joystick-zenders om te zetten naar 2,4 GHz. Het is een ‘DIY’-oplossing die enige kennis van elektronica en solderen vereist. Mogelijk is een spanningsregelaar en zenerdiode nodig om de spanningen van de hostzender te reguleren. De hostzender kan tussen de 2 en 12 kanalen hebben, waarbij de eerste 7 PPM-pulsen worden verzonden. Voor gebruik als module is een 3.3V of 5V regelaar nodig als voeding via 2S of 3S Lipo. Sommige PPM-signalen overschrijden 3.6V, dus een 3.3V Zener-diode en een weerstand van 1000 ohm kunnen nodig zijn om de spanning te :De TX-module kan worden gevoed met PPM-invoer naar signaal Pin7 moet tussen de 2.1V en 3.6V (max) zijn wanneer deze hoog PPM-invoer moet lager zijn dan 0.8V wanneer deze laag is.Pin7 ‘floats’ heeft actieve (sterke) hoogte- en dieptepunten PPM-signaal kan hoog of laag stationair draaien.
Handleiding beschikbaarKlik hierBinden:1. Zet de ontvanger in bindmodus.2. Plaats de bindstekker op Tx1 Pin1.3. Zet Tx1 aan.4. Wacht tot de LED van Tx en Rx stopt met bevat:1 x 7-kanaals PPM-zender
1 x Bind-kabel
