Description
Voorzieningen:Ondersteunt frequentiebereik: 2,4 ~ 2,4835 GHzOndersteuning voor STA / AP / AP + STA-functieOndersteuning voor AirKiss – sleuteldistributienetwerkOndersteuning voor TCP, UDP, HTTP, DHCP, DNS, NTP, ICMP, seriële poort ondersteunt RTS / CTS en de baudrate varieert van 1200bps tot 2MbpsOndersteuning voor seriële poort transparante transmissiefunctieOndersteunt WiFi remote upgrade-functieAT-commando compatibel met ESP8266 (UART1-interface)Tips:Het wordt aanbevolen dat beginners eerst de USB naar TTL-moduletest gebruiken, vertrouwd raken met de AT-moduleopdracht en logische relaties, en vervolgens de microcontroller gebruiken voor materialen: WiFi-module, USB naar TTL-module, DuPont-lijnInstructies:

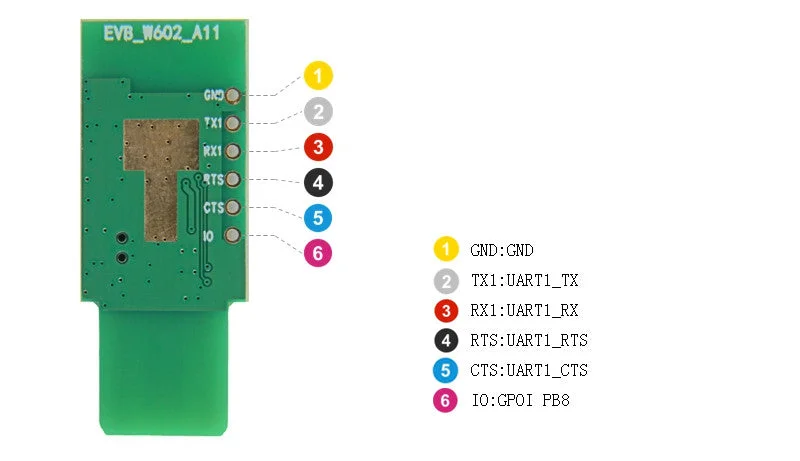

1. Sluit de drie pinnen van de WiFi-module (GND, TX1, RX1) aan op de USB naar TTL-module.
| Project | Parameter |
| Ondersteuning van WiFi-standaard | IEEE802.11 b / g / n |
| RF-systeemimpedantie | 50Ω |
| SWR | <10dB |
| Frequentiebereik | 2,4〜2,4835 GHz |
| Ontvanggevoeligheid | 20MHz MCS7 @ -71dBm 40MHz MCS7 @ -68dBm 54mbps @ -73dBm 11Mbps @ -86 dBm 1Mbps @ -95dBm |
| Gegevenssnelheid fysieke laag | 802.11n MCS 0-7 150 Mbps |
| Modulatie | DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16 / 64 |
| Uitgangsvermogen | IEEE802.11b, DSSS 1Mbps, POUT = + 17dBm; IEEE802.11g, OFDM 54Mbps, POUT = + 10dBm; IEEE802.11n, OFDM MCS7, POUT = + 10dBm; |
| Type interface | UART, SPI, GPIO |
| Interface snelheid | 2 Mbps @ UART (Max) 50 Mbps @ SPI (Max) |
| Werkspanning | 3.3V |
| Werkende stroom | 110mA |
| Netwerktype | STA / AP / AP + STA |
| Encryptie | WPA-PSK / WPA2-PSK |
| Netwerkprotocol | TCP / UDP / ARP / ICMP / DHCP / DNS / HTTP |
| Interfaceprotocol | AT + instructieset |
Pakket bevat:
5 x WiFi-module
