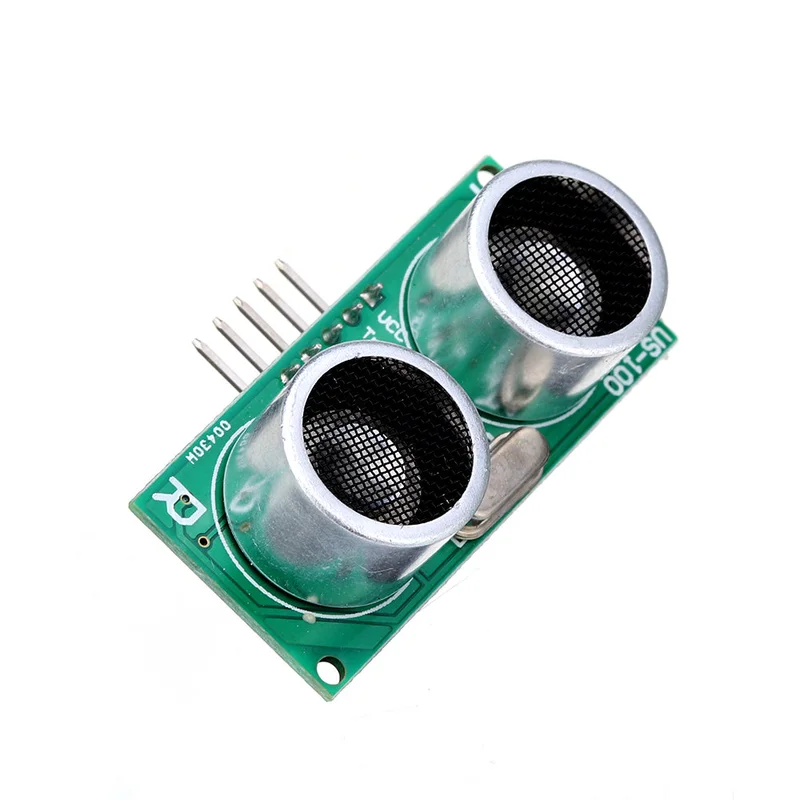

5 Stuks ultrasone afstandsmodule met temperatuurgecompenseerde sensor en serile poort-Kwaliteitsgarantie

Description

Kenmerken:Deze ultrasone afstandsmodule biedt een contactloze afstandsmeting van 2 cm tot 450 cm. Het heeft een brede werkspanning en een onafhankelijke temperatuursensor voor nauwkeurige metingen. De module ondersteunt verschillende communicatiemethoden, waaronder GPIO en seriële poort, en is ontworpen voor stabiliteit en module bevat een zender, ontvanger en stuurcircuit, en maakt gebruik van een piëzo-elektrische sensor die werkt op basis van elektrostrictieve wisselspanning wordt aangelegd op het piëzo-elektrische materiaal om ultrasone golven te genereren. De resonantie ontstaat wanneer de frequentie van de aangelegde wisselspanning gelijk is aan de natuurlijke frequentie van de sensor, wat resulteert in de sterkste ultrasone golf.Piëzo-elektrische ultrasone ontvangers werken op basis van het inverse effect van een ultrasone generator. De structuur is vergelijkbaar, en soms wordt dezelfde transducer gebruikt voor zowel zenden als de ultrasone golf op de piëzo-elektrische sensor inwerkt, genereert deze afwisselende ladingen die worden omgezet in een spanning en naar het meetcircuit worden gestuurd.

Pin 1: Aansluiten op VCC-voeding (DC 2.4V-5.5V).Pin 2: In UART-modus verbonden met de TX-aansluiting van het externe circuit; in niveau-triggermodus verbonden met de 3: In UART-modus verbonden met de RX-aansluiting van het externe circuit; in niveau-triggermodus verbonden met de 4/5: Aarde van het externe circuit -geactiveerd bereik:Opmerking: De afstandswaarde is gecorrigeerd voor temperatuur, waardoor het niet nodig is om de ultrasone geluidssnelheid aan te passen aan de omgevingstemperatuur.Seriële poort activeren:Temperatuurmeting via seriële poort:Zorg ervoor dat de jumper voor modusselectie is aangesloten. Voer 0X50 (baudrate 9600) in op de Trig / TX-pin. Het systeem meet de temperatuur en voert deze uit via de Echo / RX-pin. De temperatuurwaarde is :1. Sluit de GND-terminal aan voordat u de module van stroom voorziet.2. Zorg ervoor dat het gemeten object minimaal 0,5 vierkante meter groot is en zo vlak mogelijk is voor nauwkeurige metingen.3. Bij onregelmatige oppervlakken kunnen meerdere metingen nodig zijn voor nauwkeurigheid.

Pakketinhoud:

5 x Ultrasone afstandsmodule
