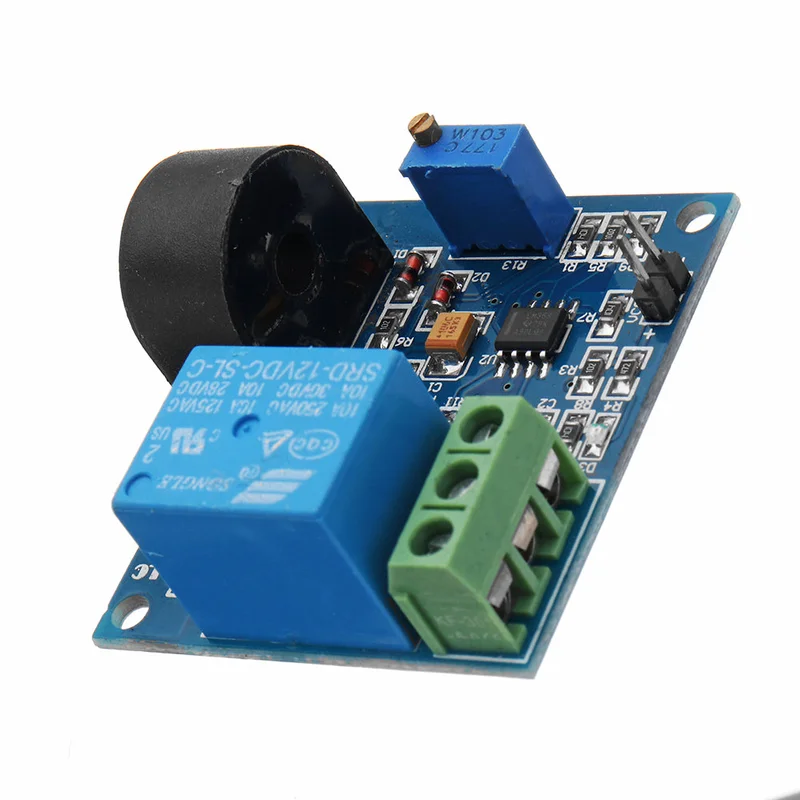

5 Stuks DC 12V 5A overstroombeveiliging sensormodule-Kwaliteitsgarantie

Description

Kenmerken:

Deze overstroombeveiliging sensormodule maakt gebruik van een stroomtransformator om het AC-signaal te verzamelen en een relaisoverstroomsignaaluitvoer te bereiken binnen 0-5A. Het relais schakelt in bij overstroom en schakelt uit wanneer er geen overstroom is. Gebruikers kunnen de relais COM, NC, NO en drie poorten gebruiken om het externe circuit aan en uit te schakelen voor overstroombeveiliging.

Functies:

• Huidige detectieresolutie kan de parameter van weerstandsparameters veranderen;
• Uitgang overstroom-schakelsignaaluitgang;
• Overstroomsignaalinstelling kritisch punt instelbaar;

Specificaties:

• Bedrijfsspanning: DC 12V
• Bedrijfsstroom: < 20mA
• Bedrijfsfrequentiebereik: 20Hz ~ 400Hz
• Uitgangsmodus: schakel signaaluitvoer
• Maximale detectiedraaddiameter: 5,2 mm
• Montagegat: gatdiameter 3 mm, gatafstand 52,5 mm
• Bedrijfsomgeving: -40 ℃ ~ +85 ℃
• Huidig detectiebereik: AC 0.3A-5A
• Bordformaat: 38 x 44 mm

Beschrijving van het bord:

• VCC: Bedrijfsspanning positief;
• GND: Bedrijfsspanning negatief;
• NO: Normaal open, trekt het relais aan voordat NO en COM worden losgekoppeld, kortsluiting na het aanzuigen;
• COM: gemeenschappelijke interface van het relais;
• NC: Normaal gesloten, het relais voor de NC- en COM-kortsluiting trekt er na.

Instructies voor gebruik:

Stel de potentiometer in om het overstroombeveiligingspunt in te stellen. Het aanpassen met de klok mee verlaagt de detectiestroom.

Volg deze stappen:

1. Meet de draad door de stroomtransformator en verbind VCC en GND met DC 12V-voeding;
2. Stel de potentiometer in. Wanneer u het geluid van het relais hoort trekken (dit kan worden gemeten met een multimeter tussen COM en NO), verlaag of verhoog de stroom die door de geteste draad loopt. Als het relais op dat moment wordt vrijgegeven, is het overstroombeveiligingspunt geïdentificeerd;
3. Bij het verminderen of afsnijden van de stroom die door de draad vloeit, blijft het relais ingeschakeld. Pas de potentiometer aan om het overstroombeveiligingspunt te vinden.

Pakket inbegrepen:

• 5 x 5A 12V relaismodule
