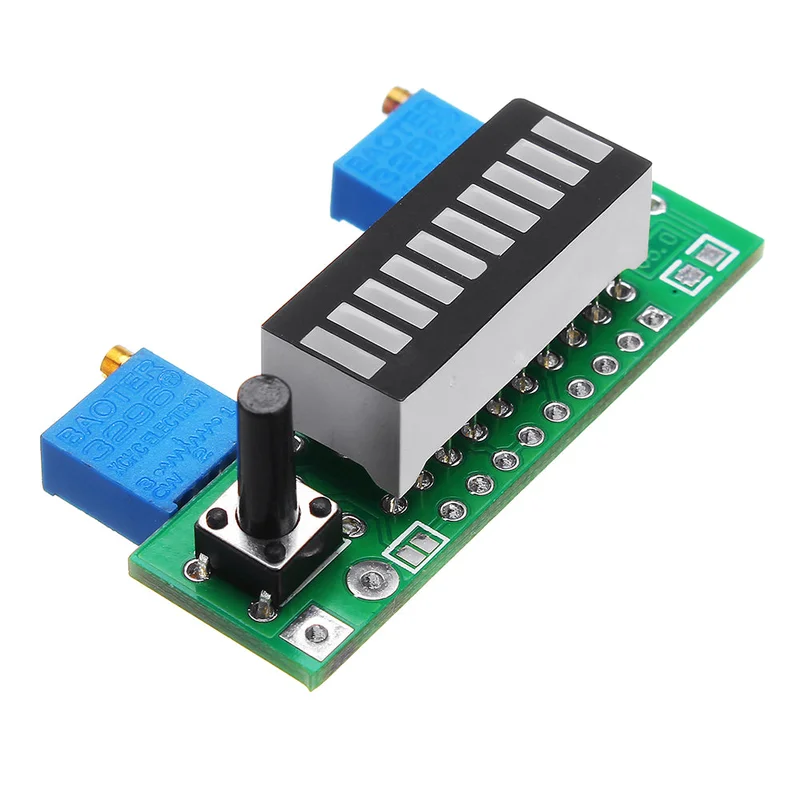

5 Stuks batterijcapaciteit indicator module met LED-display-Kwaliteitsgarantie

Description

Kenmerken:

• Dit is een doe-het-zelf-pakket, de koper moet het zelf in elkaar zetten.
• De batterijcapaciteit indicator toont de spanning en geeft een visuele weergave van het percentage van de batterijcapaciteit. Voor een 3.7V lithiumbatterij is de ondergrens 3V en de bovengrens 4.2V.
• De LM3914 kan nauwkeurig een analoge spanning detecteren en heeft een 10 LED-display. De LED’s kunnen in stip-modus of in een streeppatroon branden.
• De indicator toont de batterijspanning met 10 segmenten, waarbij elk segment 10% van de lading vertegenwoordigt, van 0% tot 100%.
• Geschikt voor lithiumbatterijen, loodzuuraccu’s en andere soorten accu’s.
• Instelbaar displaybereik voor verschillende batterijontladingscurves, ondersteunt onder andere enkele lithiumbatterijen (1S tot 4S), loodzuur (6V tot 12V) en NiMH (3.6V tot 18V).

Specificaties:

• Stroom: volledige helderheid 42mA, enkelvoudige LED 4mA.
• Meetbereik: 2.4V tot 20V.
• Kleur: blauw.
• Display: meerdere lichtstrepen of een enkel lichtpunt.
• Afmetingen printplaat: 45 x 14 mm.
• Weergavemodus: lineaire en enkelarmige tralieselectieschakelaar met standaardinstelling in lineair model.

Aanpassingsmogelijkheden:

• Voor lithiumbatterijen: de ontlaadspanning is 3V en de volle spanning is 4.2V. De indicator kan worden ingesteld voor verschillende series van 1S tot 4S.
• Voor loodzuurbatterijen: 6V of 12V, met specifieke spanningsbereiken voor de indicator.

Notitie:

• Pas de spanning aan volgens de instructies. Zorg ervoor dat de positieve en negatieve aansluitingen correct zijn aangesloten. De maximale limietspanning is DC 20V. Gebruik antistatische las- of soldeerstations voor het solderen.

Pakket bevat:

• 5 x batterijcapaciteit indicator module met LED-display.
