Description
Kenmerken:
- Het beschermingsbord maakt gebruik van een geïmporteerde lithium polymeer oplaadbare batterijbeveiliging IC.
- Ingebouwde drie overstroomdetectiecircuits (stroom 1, stroom 2, laadkortsluiting).
- Via de MOS-buis kan de batterij opladen en ontladen.
- Verbind de aansluitingen van de oplader met hoge weerstandsspanningsapparaten.
- Bedrijfstemperatuurbereik: -40 tot 60 graden Celsius.
- Ingebouwd hoog-precisie spanningsdetectiecircuit.
- Lage stroomverbruik.

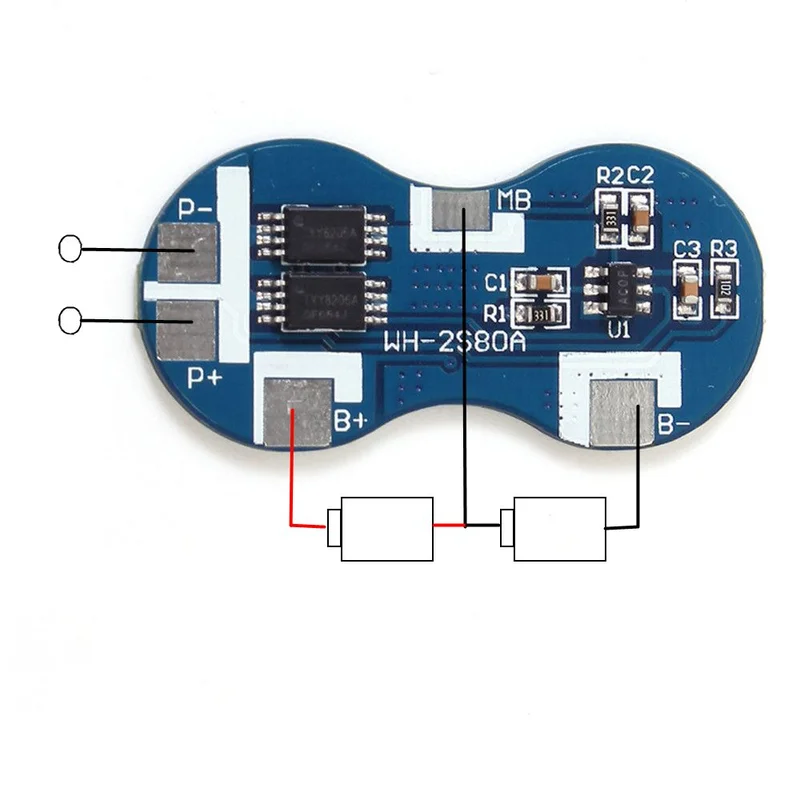

Laspunt Beschrijving:
- B + is aangesloten op de positieve kant van de batterij.
- MB sluit de contacten in batterij 1 en batterij 2 aan.
- B – verbind het negatieve van de batterij.
- P + is aangesloten op de positieve aansluiting (laadzijde / afvoerzijde).
- P – negatieve terminal (gedeeld met lading / ontlading).
| Spanning | Laadspanning | DC9V CC / CV (Max. 12V) |
| Gelijkspanning in één sectie | ||
| Stroom | Eenfasige egalisatiestroom | |
| Stroomverbruik in één sectie (eigen verbruik) | ≤6uA | |
| Maximaal aanhoudende ontlaadstroom | 4A | |
| Overladen bescherming | Overladen detectiespanning | 4.29V Nauwkeurigheid: ≤ ± 0.025 V |
| Overload detectie vertragingstijd | 1s | |
| Overbeladingsdetectieherstelspanning | 4.05V Nauwkeurigheid: ≤ ± 0.025 V |
|
| Overontlading bescherming | Overontlading detectiespanning | 3V Nauwkeurigheid: ≤ ± 0.1V |
| Ontlaad vertragingstijd | 128ms | |
| Overontlading detectie herstelspanning | 3.2V Nauwkeurigheid: ≤ ± 0.1V |
|
| Overstroombeveiliging | Overstroom detectie spanning | 200mv Nauwkeurigheid: ≤ ± 30mv |
| Overstroom detectie stroom | 9.8A Nauwkeurigheid: ≤ ± 3A |
|
| Overstroom detectie vertragingstijd | 12ms | |
| Herstelstatus | Automatisch herstel | |
| Kortsluitingsbeveiliging | Detectiestatus | Externe kortsluiting |
| Detectie vertragingstijd | ≤50us | |
| Herstelstatus | Automatisch herstel | |
| Interne weerstand | Beveiligingscircuit (MOSPET) | ≤21mΩ |
| Temperatuur | Werktemperatuurbereik | -40 ~ + 52 °C |
| Opslagtemperatuurbereik | -40 ~ + 125 °C |
Product gebruik:
- 2 snaren van nikkel kobalt mangaan, lithium kobaltoxide, lithium mangaan oxide oplaadbare batterijen.
- 2-serie lithium polymeer oplaadbare batterij.
Merk op:
- Let bij de aansluiting op de ingangs- / uitgangsspanning en laadstroom, en zorg ervoor dat het stroomverbruik van de raad het tolerantieverbruik niet overschrijdt.
- Wanneer de batterij is aangesloten, mag deze niet ontladen; in deze toestand kan continu opladen het terugzetten naar de normale bedrijfstoestand.
- Wanneer de batterij overbelast is en de batterij overbeladen is, kan deze niet opladen of ontladen.
- Hoewel deze beveiligingsraad interne anti-statische beveiligingsschakelingen heeft, moet u ervoor zorgen dat er geen te hoge statische elektriciteit op het beveiligingsbord wordt aangebracht.
Pakket inbegrepen:
- 5 x 2S Li-ion 18650 lithium batterijlader beschermplaat.
