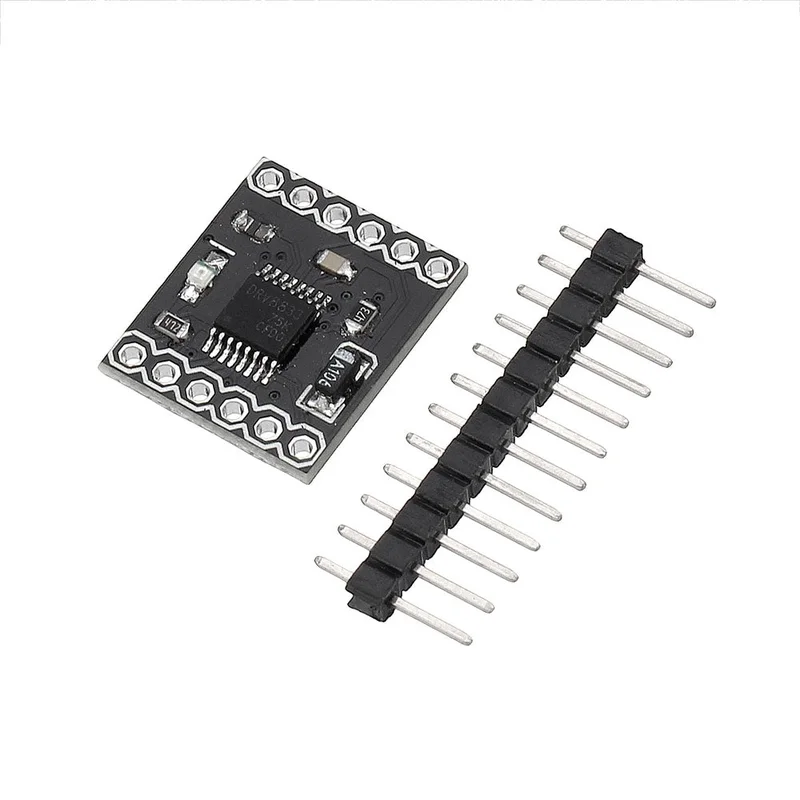

5 Stuks 2-kanaals DC motor driver module board 1.5A 3V-10V-Kwaliteitsgarantie

Description

Specificaties:

• Ingangsspanning: 3 – 10V
• Afmetingen: 18,5 x 16 mm
• Uitgangsstroom per brug: 1,5 A, kan 2 DC-motorreductoren aansturen.
• Ingebouwde overstroombeveiliging, kortsluitbeveiliging, onderspanninguitschakeling en oververhittingsbeveiliging. Inclusief energiebesparende slaapmodus.
• Gebruik: kan DC-motoren tot 1,5 A en 4-draads stappenmotoren aansturen.

Gebruiksaanwijzing:

• ULT laag niveau is slaapmodus (moet de J2 korte soldeerverbinding achter de module loskoppelen).
• OUT1 en OUT2 vormen een 1-weg H-brug, de bijbehorende besturing is IN1 en IN2.
• OUT3 en OUT4 vormen de tweede H-brug, de bijbehorende besturing is IN3 en IN4.
• EEP is de beveiligingsuitgang en wordt niet standaard gebruikt.
• VCC is een spanningsingang van 3 tot 10V.
• GND is de grond.

Pakket inbegrepen:

• 5 x 2-kanaals DC motor driver module
