Description

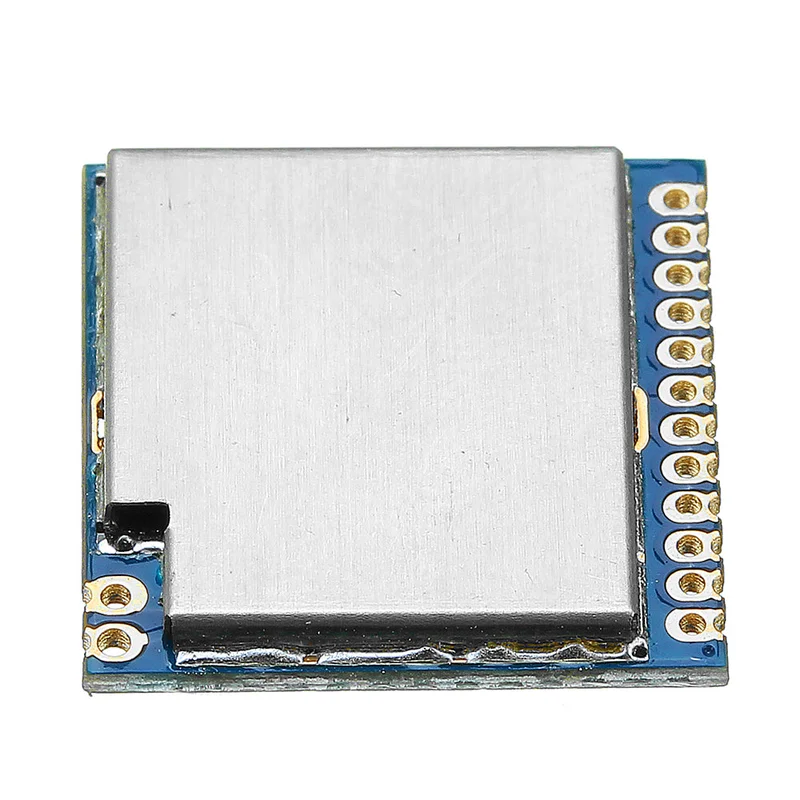

Parameter:Huidig ontvangen: 10.7mAOntvangstgevoeligheid: -126dBmZendvermogen instelbare stappen: 128Maximale snelheid: 1 MbpsGemeten afstand: 2 kmKan het worden gebruikt voor smalband: JaGPIO: 4Korte beschrijving:Deze module maakt gebruik van een sterk geïntegreerde draadloze ISM-bandtransceiverchip. De extreem lage ontvangstgevoeligheid (-126dBm) en het hoge uitgangsvermogen van 20dBm garanderen een groter bereik en verbeterde koppelingsprestaties. Ingebouwde antennediversiteit en ondersteuning voor frequency hopping verbeteren het bereik en de prestaties :Frequentiebereik: 433MHzGevoeligheid: -126dBmMaximaal uitgangsvermogen: 20dBm (bij 10mA @ ontvanger)Gegevensoverdrachtssnelheid: 0,1 – 1000 kbpsStroomvoorziening: 1,8 – 3,6 VBedrijfstemperatuurbereik: -40 ~ +85 °CGewicht: 1,3 g
| Parameter | min | Typ | Max | Eenheid | Staat |
| Werk omstandigheden | |||||
| Werkspanning bereik | 1.8 | 3.3 | 3.6 | V | |
| Temperatuur bereik | -40 | 85 | |||
| Huidige consumptie | |||||
| RX-stroom | 13.5 | mA | Hoogwaardige modus | ||
| 10.7 | mA | Low power-modus | |||
| TX stroom | 85 | mA | @ 20dBm | ||
| Slaapstroom | <0.1 | uA | |||
| Parameter | |||||
| Frequentiebereik | 403 | 433 | 463 | MHZ | @ 433MHZ |
| Modulatie snelheid | 0.123 | 1000 | kbps | FSK | |
| Uitgangsvermogenbereik | -5 | 20 | dBm | ||
| Gevoeligheid ontvangen | -126 | dBm | @ Data = 500kbps |
Kenmerken:- Ondersteunt verschillende modulatiemodi zoals FSK, MSK, OOK en ASKl- Uitschakelmodus met ultralaag vermogen- Digitale ontvangen signaalsterkte-indicator (RSSI)- Tijdelijke wekfunctie- Antenne automatische aanpassing en bidirectionele schakelaarcontrole- Configureerbare pakketstructuur- Preambule detectie- 64/128 bytes Transceiver Data Register (FIFO)- Detectie van laag vermogen- Temperatuurregistratie en 8-bits analoog/digitaal-omzetter- Geïntegreerde spanningsregelaar- Frequentiehoppende functie- Power-on reset-functie- Ingebouwde kristalcorrectiefunctie
Toepassingen:- Afstandsbediening- Meterstand op afstand- Industriële controle- Domotica-telemetrie- Speelgoedcontrole- Draadloze pc-randapparatuur- Taglezer
Pin:
| Aantal | Pin | Betekenis |
| 1 | GND | Stroomvoorziening |
| 2 | NC | Geen connectie |
| 3 | GPIO0 | Verbindingschip GPIO0 |
| 4 | GPIO1 | Verbindingschip GPIO1 |
| 5 | VCC | Voeding positieve 3,3V |
| 6 | SDO | Digitale uitgang |
| 7 | SDI | Gegevensuitvoer |
| 8 | SCLK | Seriële klokuitgang |
| 9 | NSEL | Seriële interface selecteert de invoerpen |
| 10 | nIRQ | Onderbreek de uitgangspen |
| 11 | SDN | Schakel de ingangspen uit |
| 12 | GND | Stroomvoorziening |
