4-Kanaals USB snelladen module 12V/24V naar QC2.0/QC3.0-Kwaliteitsgarantie

Description

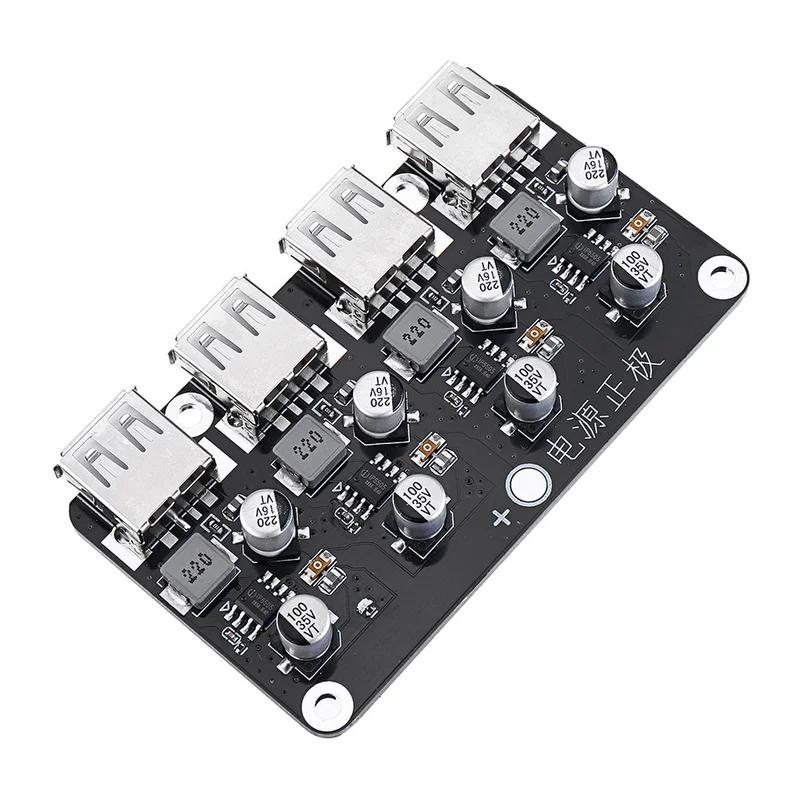

Omschrijving:Deze module ondersteunt snelladen met onafhankelijke chipbesturing voor elk kanaal. Elk kanaal heeft zijn eigen ingangs- en outputcondensatoren, evenals een geïntegreerde inductor voor energieopslag en een zelfherstellende zekering. Dit zorgt voor vier onafhankelijke kanaal ondersteunt het QC 3.0 snellaadprotocol en kan tegelijkertijd snel opladen met een output van 5V, 9V of 12V (afhankelijk van de ondersteuning van het protocol door de mobiele telefoon). De uitgangsstroom is adaptief, met een enkel kanaal dat tot 24W verbruikt en een maximale output van 96W voor de 4-kanaalsmodule. De PCB is gemaakt van FR-4 met een plaatdikte van 1,6 mm, wat zorgt voor een geoptimaliseerde lay-out en een strakke afwerking. De module heeft een lage werklasttemperatuur bij vollast en een stand-bystroom van 0,013A. Daarnaast beschikt de module over een :- Ingebouwde synchrone buck converter-chip- Uitgangsspanning met bedrade compensatie- CV/CC-uitgangskarakteristieken (uitgangsstroom is minder dan de ingestelde waarde, uitgang in CV-modus; uitgangsstroom is groter dan de ingestelde waarde, uitgang in CC-modus)- Conversie-efficiëntie tot 97%- Soft startfunctie- Bescherming tegen overstromen, overspanning, onder spanning en kortsluiting- ESD-bescherming tot 4KV, DC weerstandsvermogen tot 48VSpecificaties:Ingangsspanningsbereik: 4,5V tot 32V (de ingangsspanning moet hoger zijn dan de uitgangsspanning)Uitgangsspanningsbereik: 3V tot 12V (automatisch aangepast volgens het snellaadprotocol)Uitgangsvermogen: maximaal 24W (4V3.6A, 5V3.4A, 9V2.5A, 12V2A, etc.)Schakelfrequentie: 220 kHzOndersteunde snellaadprotocollen:1. BC1.2, Apple, Samsung2. Qualcomm QC2.0 en QC3.03. MTK PE1.1 / PE2.04. Huawei Fast Charge Protocol FCP5. Samsung SNC-overeenkomst AFC6. Spreadtrum Fast Charge Protocol SFCPToepassingen: autolader, snelle laadadapter, slimme stekker, zonnelader, :1. Deze module is een snellaadmodule met 4 kanalen en spanningsval. Gebruik 12V-30V DC-voeding. De positieve en negatieve polen kunnen niet worden omgekeerd.2. Voor het gebruik van deze module is enige technische kennis vereist en een soldeerbout is inbegrepen:1 x 4-kanaals USB snelladen module 12V/24V
