Description
Beschrijving:

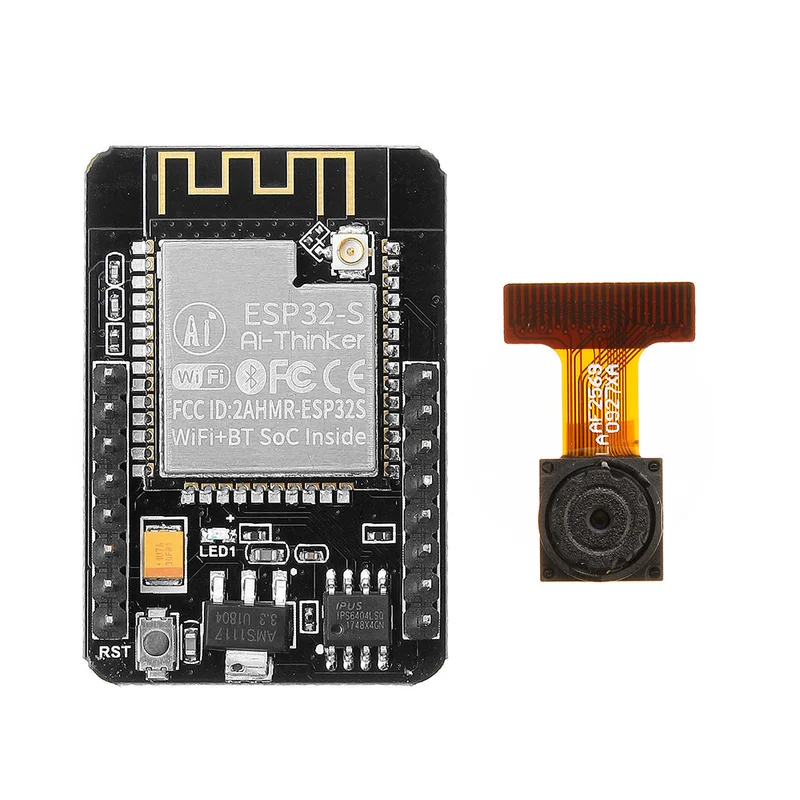

1. De ESP32-CAM is een WiFi + Bluetooth dual-mode ontwikkelbord dat gebruik maakt van PCB-antennes en ESP32-chips. Het kan onafhankelijk functioneren als een minimaal systeem.2. De ESP32 integreert WiFi, traditionele Bluetooth en BLE Beacon, met 2 krachtige 32-bit LX6 CPU’s, een 7-traps pijplijnarchitectuur, en een frequentiebereik van 80 MHz tot 240 MHz, inclusief on-chip sensoren zoals een Hall-sensor en temperatuursensor.3. Volledig compatibel met WiFi 802.11b/g/n/e/i en Bluetooth 4.2-normen, kan het functioneren als een master-modus voor het bouwen van een onafhankelijke netwerkcontroller, of als een slaaf van andere host-MCU’s om netwerkmogelijkheden toe te voegen aan bestaande apparaten.4. De ESP32-CAM kan breed worden toegepast in verschillende IoT-toepassingen, zoals slimme apparaten voor thuisgebruik, industriële draadloze bediening, draadloze bewaking, draadloze QR-identificatie en signalen van draadloze positioneringssystemen. Het is een ideale oplossing voor IoT-toepassingen.
Kenmerken:
- Ultrakleine 802.11b/g/n WiFi + BT/BLE SoC-module
- Low-power dual-core 32-bit CPU voor applicatieprocessors
- Tot 240 MHz, tot 600 DMIPS
- Ingebouwde 520 KB SRAM, externe 4M PSRAM
- Ondersteunt interfaces zoals UART/SPI/I2C/PWM/ADC/DAC
- Ondersteuning voor OV2640 en OV7670 camera’s met ingebouwde flitser
- Ondersteuning voor WiFi-upload van afbeeldingen
- Ondersteuning voor TF-kaart
- Ondersteuning voor meerdere slaapmodi
- Ingebouwde LwIP en FreeRTOS
- Ondersteuning voor STA/AP/STA + AP werkmodus
- Ondersteuning van Smart Config/AirKiss één-klik distributienetwerk
- Ondersteuning voor seriële lokale upgrade en firmware-upgrade op afstand (FOTA)
- Ondersteuning voor secundaire ontwikkeling
Notitie:Dit product bevat de OV2640-cameramodule. Als u de OV7670-camera wilt gebruiken, moet u deze afzonderlijk inbegrepen:
- 3 x ESP32-CAM-module
- 3 x cameramodule OV2640 2MP
Product specificaties:
| Module model | ESP32-CAM |
| Pakket | DIP-16 |
| Grootte | 27 * 40,5 * 4,5 (± 0,2) mm |
| SPI Flash | standaard 32 Mbit |
| RAM | interne 520KB + externe 4M PSRAM |
| Bluetooth | Bluetooth 4.2 BR/EDR en BLE-normen |
| Wifi | 802.11 b/g/n/e/i |
| Ondersteuning interface | UART, SPI, I2C, PWM |
| Ondersteuning TF-kaart | Maximale ondersteuning 4G |
| IO-poort | 9 |
| Seriële poortsnelheid | standaard 115200 bps |
| Beelduitvoerformaat | JPEG (alleen ondersteund door OV2640), BMP, GRAYSCALE |
| Spectrumbereik | 2412 ~ 2484MHz |
| Antenne vorm | aan boord van PCB-antenne, gain 2dBi |
| Zend vermogen | 802.11b: 17 ± 2 dBm (@ 11Mbps) 802.11g: 14 ± 2 dBm (@ 54Mbps) 802.11n: 13 ± 2 dBm (@ MCS7) |
| Gevoeligheid ontvangen | CCK, 1 Mbps: -90dBm CCK, 11 Mbps: -85dBm 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm MCS7 (65 Mbps, 72,2 Mbps): -67dBm |
| Energieverbruik | Flits uit: 180mA @ 5V Flits aan en helderheid maximaal: 310mA @ 5V Diepe slaap: minimaal 6mA @ 5V Moderne slaap: tot 20mA @ 5V Lichte slaap: tot 6.7mA @ 5V |
| Veiligheid | WPA/WPA2/WPA2-Enterprise/WPS |
| Voeding bereik | 5V |
| Bedrijfstemperatuur | -20 °C ~ 85 °C |
| Opslagomgeving | -40 °C ~ 90 °C, <90% RH |
ESP32-CAM Beelduitvoerformaat:
| QQVGA | QVGA | VGA | SVGA | |
| JPEG | 6 | 7 | 7 | 8 |
| BMP | 9 | 9 | – | – |
| GRAYSCALE | 9 | 8 | – | – |
