Description
Kenmerken:

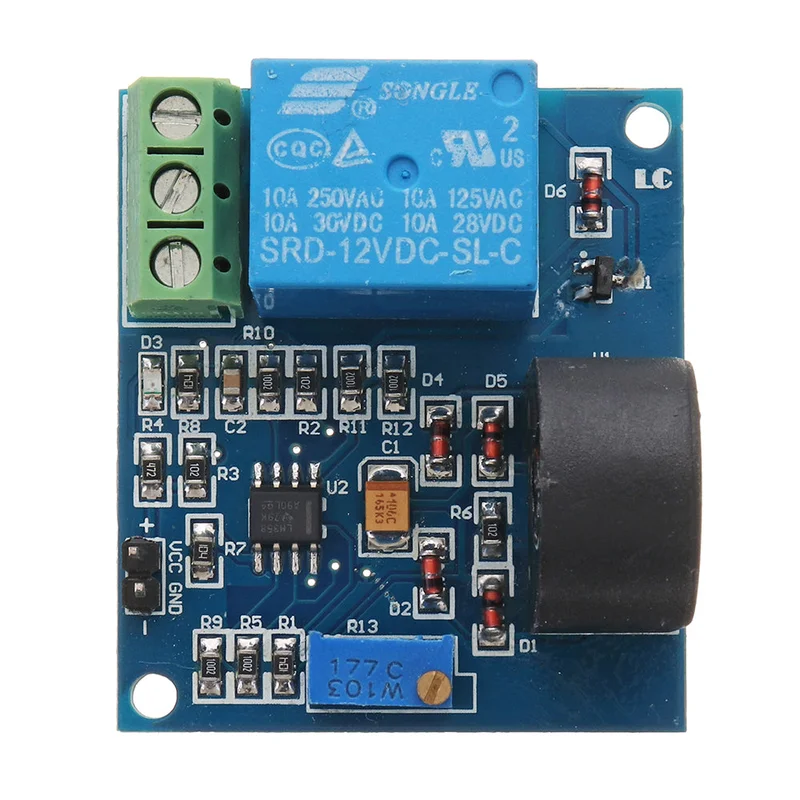

Deze overstroombeveiligingssensor module maakt gebruik van een stroomtransformator om het AC-signaal te verzamelen en biedt een relaisuitgang voor overstroomdetectie tot 5A. Het relais wordt geactiveerd bij overstroom en vrijgegeven wanneer de stroom onder de ingestelde waarde ligt. Gebruikers kunnen de COM, NC, NO en drie poorten gebruiken om externe circuits in en uit te schakelen voor overstroombeveiliging.
Functies:
- Huidige detectieresolutie kan worden aangepast aan de weerstandsparameters.
- Uitgang voor overstroom-schakelsignaal.
- Instelbaar kritisch punt voor overstroomsignaal.
Specificaties:
- Bedrijfsspanning: DC 12V
- Bedrijfsstroom: < 20mA
- Bedrijfsfrequentiebereik: 20Hz ~ 400Hz
- Uitgangsmodus: schakel signaaluitvoer
- Maximale detectiedraaddiameter: 5,2 mm
- Montagegat: gatdiameter 3 mm, gatafstand 52,5 mm
- Bedrijfsomgeving: -40 ℃ ~ +85 ℃
- Huidig detectiebereik: AC 0.3A – 5A
- Bordformaat: 38 x 44 mm
Beschrijving van het bord:
- VCC: Positieve bedrijfsspanning;
- GND: Negatieve bedrijfsspanning;
- NO: Normaal open, relais trekt aan voordat NO en COM worden losgekoppeld;
- COM: Gemeenschappelijke relaisinterface;
- NC: Normaal gesloten, relais trekt aan voor NC en COM.
Instructies voor gebruik:
Stel de potentiometer in om het overstroombeveiligingspunt te bepalen. Draai met de klok mee om de detectiestroom te verlagen.
1. Meet de draad door de stroomtransformator en verbind VCC en GND met een DC 12V-voeding.
2. Stel de potentiometer in. Wanneer het relais hoorbaar aantrekt, kan dit worden gemeten met een multimeter tussen COM en NO. Pas de stroom aan die door de draad loopt totdat het relais wordt vrijgegeven, wat het overstroombeveiligingspunt aangeeft.
3. Bij het verminderen van de stroom die door de draad vloeit, moet de potentiometer mogelijk opnieuw worden aangepast om het overstroombeveiligingspunt te vinden.
Pakket inbegrepen:
- 3 x 5A 12V relaismodule
