Description

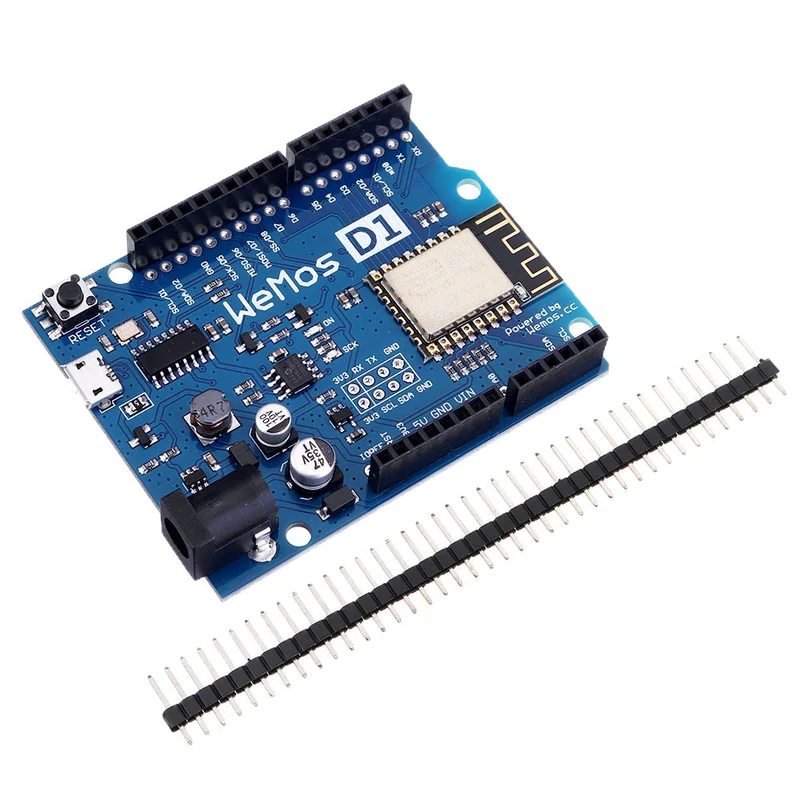

De D1 R2 is een mini wifi-bord op basis van ESP-8266EX.11 digitale ingangs- / uitgangspennen, alle pennen hebben onderbreking / pwm / I2C / one-wire ondersteuning (behalve D0).1 analoge ingang (maximaal 3,3V ingang).Een power jack, 9-24V met NodeMCU.
Ermee beginnen
- Ermee beginnen
NodeMCU
- Ermee beginnen
Technische specificaties:
| Microcontroller | ESP-8266EX |
| Werkspanning | 3.3V |
|---|---|
| Digitale I/O-pinnen | 11 |
| Analoge ingangspinnen | 1 |
| Kloksnelheid | 80MHz / 160MHz |
| Flash | 4M bytes |
| Lengte | 68.6mm |
| Breedte | 53.4mm |
| Gewicht | 25g |
| Pin | Functie | ESP-8266 Pin |
|---|---|---|
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analoge ingang, maximale ingang van 3,3V | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, Pull-up | GPIO0 |
| D4 | IO, pull-up, ingebouwde LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, pull-down, SS | GPIO15 |
| G | GND | GND |
| 5V | 5V | – |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
* Alle IO hebben interrupt / pwm / I2C / one-wire ondersteuning (behalve D0).
Programmering:
De D1 R2 heeft een micro-USB voor automatisch kunt het ook programmeren met behulp van op:Alle IO werkt bij 3.3V.
Pakket inbegrepen:
1 x D1 R2 WiFi ESP8266 ontwikkelingsbord
