Description

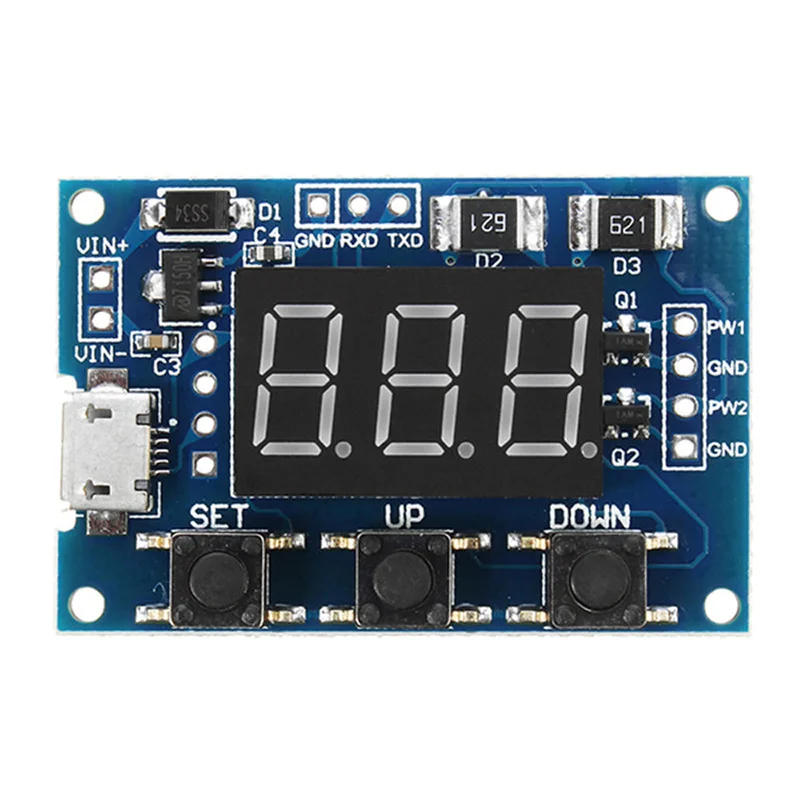

Product Introductie:
- Bedrijfsspanning: 5-30 V, ondersteuning voor micro USB 5.0 V voeding
- Frequentiebereik: 1 Hz ~ 150 kHz
- Frequentie Precisie: 2%
- Signaal laadvermogen: uitgangsstroom binnen 8 – 30 mA
- Uitgangsbereik: standaard 5V V-pp (kan worden gewijzigd door externe voeding)
- Omgevingstemperatuur: -30 °C ~ 70 °C
Toepassingsvelden:
- Als blokgolfgenerator om vierkante golven voor experimentontwikkeling te genereren
- Wordt gebruikt om de blokgolf van de stilstaande motorbesturing aan te drijven
- Genereert instelbare puls voor MCU
- Genereert instelbare puls voor het regelen van het relatieve circuit (PWM past de lichtsnelheid aan, enz.)
Seriële poortbesturing:
- Communicatiestandaard: 9600 bps
- Gegevensbit: 8
- Stopbit: 1
- Controleer bit: geen
- Flow Control: geen
Instelling PWM Frequentie:
- “S1FXXXT”: stel PWM1-frequentie in als XXX HZ (001 ~ 999)
- “”: stel PWM1-frequentie in als XX.X KHZ (00.1 ~ 99.9)
- “S1F: XXXT”: stel de PWM1-frequentie in als XXX KHZ (0.0.1. ~ 1.5.0.)
- “S1”: PWM1
- “S2”: PWM2
- “F”: frequentie
- “D”: duty cycle
- “T”: stopbordbit
PWM Duty Cycle instellen:
- “S1DXXXT”: stel de PWM1-werkcyclus in als XXX; (001 ~ 100)
- “S2DXXXT”: stel de PWM2-werkcyclus in als XXX; (001 ~ 100)
Parameter instelling:
- Module heeft 3-kanaals toetsen: Set, Up, Down
- Door kort op de SET-toets te drukken, kan het display 4 parameterwaarden verschuiven (FR1: PWM1-frequentie; dU1: PWM1-werkcyclus; FR2: PWM2-frequentie; dU2: PWM2-werkcyclus); bij het schakelen zal er een corresponderende parameternaam knipperen.
- Druk direct op de UP- en DOWN-toets om de huidige parameterwaarde te wijzigen
- 2-kanaals PWM zijn ingesteld op 3 soorten frequentiewaarden; in de frequentie-display-interface, door lang op SET te drukken om te verschuiven, zijn de duty cycle van 3 soorten frequenties hetzelfde (XXX: 1Hz ~ 999Hz; XX.X: 0.1Khz ~ 99.9Khz; XXX: 1Khz ~ 150kHz)
Pakket inbegrepen:
- 3 x 2-kanaals PWM-generatormodule
