Beschrijving:
Ingangsspanning: 3,6 ~ 30V
Uitgangsspanning: ± 3 ~ ± 30V instelbaar
Maximaal uitgangsvermogen: 20 W
Conversie-efficiëntie: 69-89%
Ruststroom: 3-4 mA
Werkfrequentie: 180 KHz
Bedrijfstemperatuur: -40 tot + 85 ℃
Afmeting: 60 x 34 x 15 mm
Gewicht: 33 gram
Kenmerken:
– Hoog rendement tot 89%
– Ingebouwde frequentiecompensatie
– Ingebouwde Soft-Start-functie
– Ingebouwde thermische uitschakelfunctie
– Ingebouwde stroomlimietfunctie
Toepassingen:
ADC / DAC / operationele versterker referentiespanning
RS232 RS485 RS422 bus
Geluidsapparatuur
Laag vermogen audio voeding
Auto audio versterker dual power board
Lcd-voeding
Instrumentatie apparatuur
Instrumentatie-multimeter
Notitie:
1. Om een stabielere spanning te verkrijgen, wordt aanbevolen dat de output groter is dan 15MA.
2. V- kan niet alleen worden gebruikt of geen spanningsuitgang. Maar u kunt gewoon V+ gebruiken.
3. De opstartstroom van de module is 2,5-3 maal de bedrijfsstroom.
4. Het vergroten van de 1UF-10UF MLCC-condensator vermindert de opstartstroom.
Het maximale uitgangsvermogen kan 20 W bereiken, maar het maximale vermogen varieert onder verschillende omstandigheden. Raadpleeg de volgende tabel voor meer informatie (10-80% van het maximale vermogen is het meest betrouwbaar):
5V / ± 5V uitgang
6V / ± 6V uitgang
9V / ± 9V uitgang
10V / ± 10V uitgang
12V / ± 12V uitgang
15V / ± 15V uitgang
24V / ± 24V uitgang
Pakket inbegrepen:

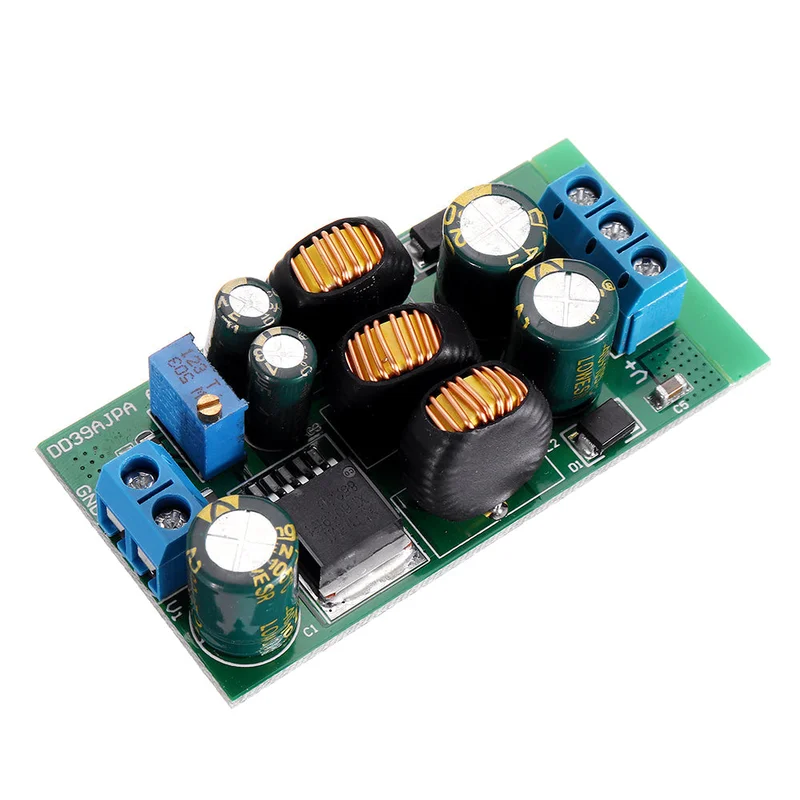

3 x 3,6-30V tot ± 3-30V instelbare uitgang DC-converterkaart
