Description
Omschrijving:
Bedrijfsspanning: DC 4 ~ 30V
Meet de spanning: DC 0 ~ 100V
Minimale resolutie (V): 0,1 V
Stroom meten: 100A (externe shunt vereist)
Minimale resolutie (A): 0,1 A
Bedrijfsstroom: <20mA
Display: drie 0.28″ LED digitale buis
Schermkleur: rood en blauw (tweekleurig display)
Vernieuwingsfrequentie: ongeveer 300 mS / keer
Meet nauwkeurigheid: 1% (± 1 cijfer)
Bedrijfstemperatuur: -10 tot 65 °C
Luchtvochtigheid: 10 tot 80% (niet-condenserend)
Werkdruk: 80 tot 106 kPa
Toepassingen: Geschikt voor batterijbewaking van auto’s, elektrische voertuigen, motorfietsen of andere spanningsstroommetingen.
Bedrading:
Zwarte lijn (dun): leeg of buck-circuit (module) negatief
Rode lijn (dun): voeding +
Zwarte lijn (dik): COM, algemene meting
Rode lijn (dik): PW +, meetklem ingangsspanning positief
Gele lijn (dik): IN +, huidige invoer +
(Raadpleeg de bedradingsschema’s voor meer details)
Merk op:
De spanning tussen de dunne rode en dunne zwarte lijnen moet tussen de 4-30V liggen.
De ampèremeter kan alleen worden aangesloten op de negatieve pool van het te testen apparaat.
Bij een stroomsterkte van meer dan 5A, bij langdurig gebruik, wordt aanbevolen dat de meetzijde van de kabels direct op de aansluiting wordt gesoldeerd.
Wanneer de zwarte dunne lijn niet is aangesloten, is het beter om isolatietape rond het blootliggende deel van de draad te gebruiken om kortsluiting te voorkomen.
Als het alleen als voltmeter wordt gebruikt, wordt aanbevolen dat de gele lijn en de zwarte lijn met elkaar zijn verbonden om te voorkomen dat de ampèremeter digitaal knippert.
Het is niet geschikt om deze meter te gebruiken om een stroomsterkte van minder dan 10A te testen.

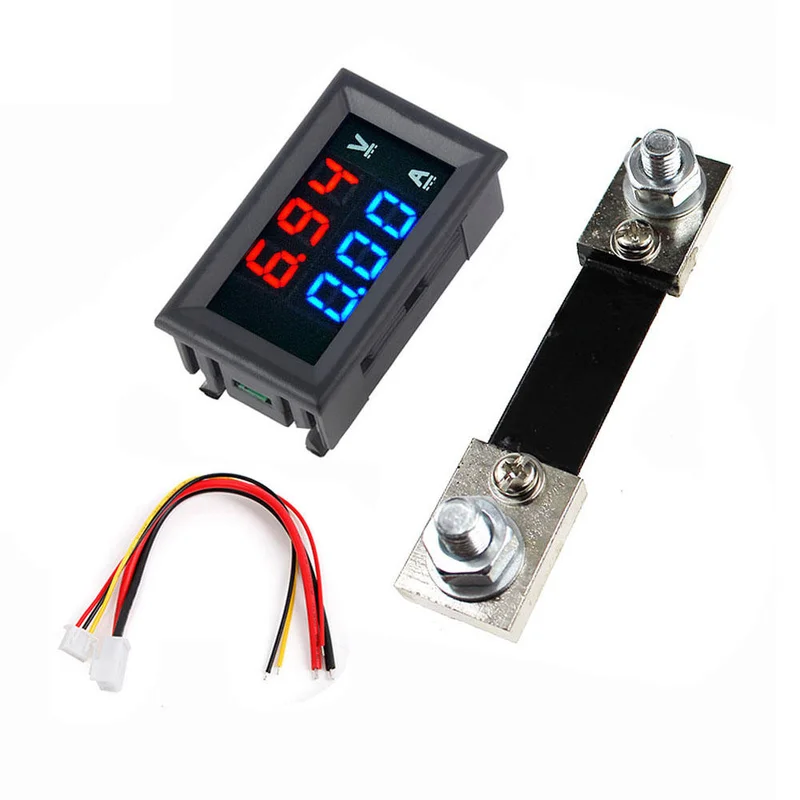

Pakket inbegrepen:
3 x digitale voltmeter ampèremeter
3 x huidige shunt
