3-Kanaals PWM pulsfrequentie controller module-Kwaliteitsgarantie

Description

Omschrijving:

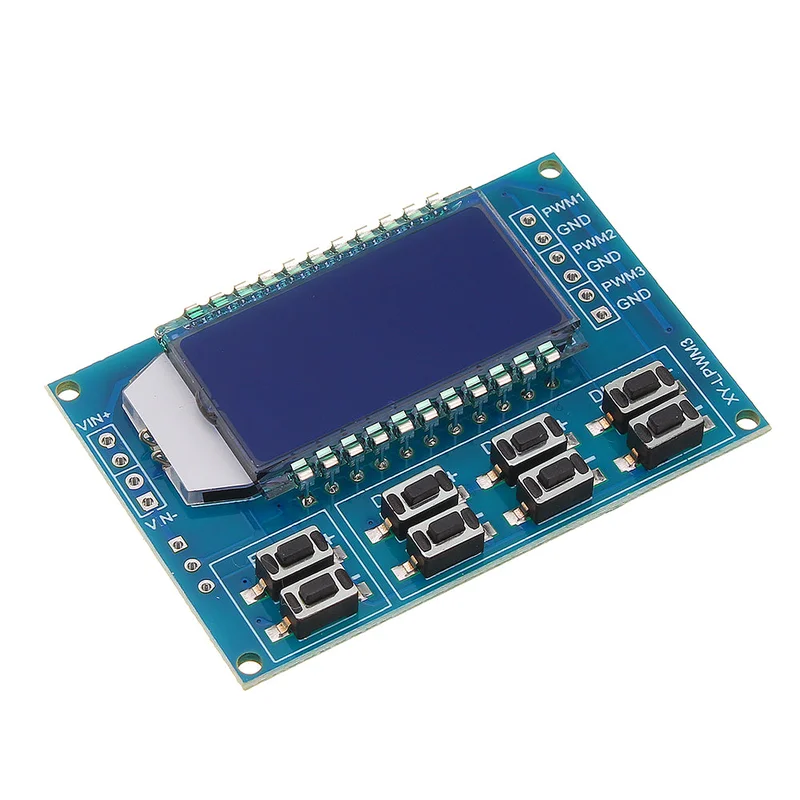

Deze module biedt een 3-wegs PWM-uitgang met een breed frequentiebereik. De inschakelduur kan onafhankelijk en in realtime worden is verdeeld in vier bereiken, die automatisch schakelen:
1. 1 Hz (geen decimale punt): waarden van 1 Hz tot 999 Hz;2. 0.01 kHz (decimaalpunt in 100 bits): variërend van 1.00 kHz tot 9.99 kHz.3. 0.1 kHz (decimale punt op tien plaatsen): waarden van 10.0 kHz tot 99.9 kHz.4. 1 kHz (decimaalpunt in 10 en 100 bits): waarden van 1 kHz tot 150 , een frequentieweergave van 100 betekent een uitvoerpuls van 100 Hz van PWM;1.01 betekent een uitvoerpuls van 1.01 kHz van PWM.54.1 geeft aan dat de PWM pulsen van 54.1 kHz uitvoert.1.2.4 geeft aan dat de PWM pulsen van 124 kHz uitvoert.
De duty cycle varieert van 0% tot 100%, waarbij 100% wordt weergegeven als A0%.Alle instellingsparameters worden automatisch :

1. Drieweg PWM-uitgang met instelbare frequentie, geschikt voor diverse toepassingen;2. LCD-display voor frequentie en inschakelduur, helder en eenvoudig aan te passen.3. Breed frequentiebereik en hoge nauwkeurigheid;4. Seriële communicatie.

Deze module kan worden gebruikt als een blokgolfsignaalgenerator voor experimentele ontwikkeling;Het genereert vierkante golfsignalen voor motorbesturing;Genereert instelbare pulsen voor pulsen voor dimmen en snelheidsregeling.

De module heeft 8 onafhankelijke toetsen voor het instellen van frequentie en inschakelduur. Ondersteunt kort drukken (verhogen of verlagen met één eenheid) en lang indrukken (snel verhogen of verlagen). Na instellen worden parameters automatisch opgeslagen zonder 3-weg duty cycle knop kan gelijktijdig worden ingedrukt voor realtime aanpassing. Het LCD-display toont de laatst ingestelde duty cycle, wat de prestaties verbetert en het gebruik :

Werkspanning: 3.3-30VFrequentiebereik: 1Hz ~ 150KHzFrequentie nauwkeurigheid: ongeveer 2% in elk bereikSignaal laadvermogen: uitgangsstroom van ongeveer 5-30 mAUitgangsamplitude: PWM-amplitude gelijk aan voedingsspanningOmgevingstemperatuur: -20 °C ~ +70 °CPakket inbegrepen:

3 x Controller Module
