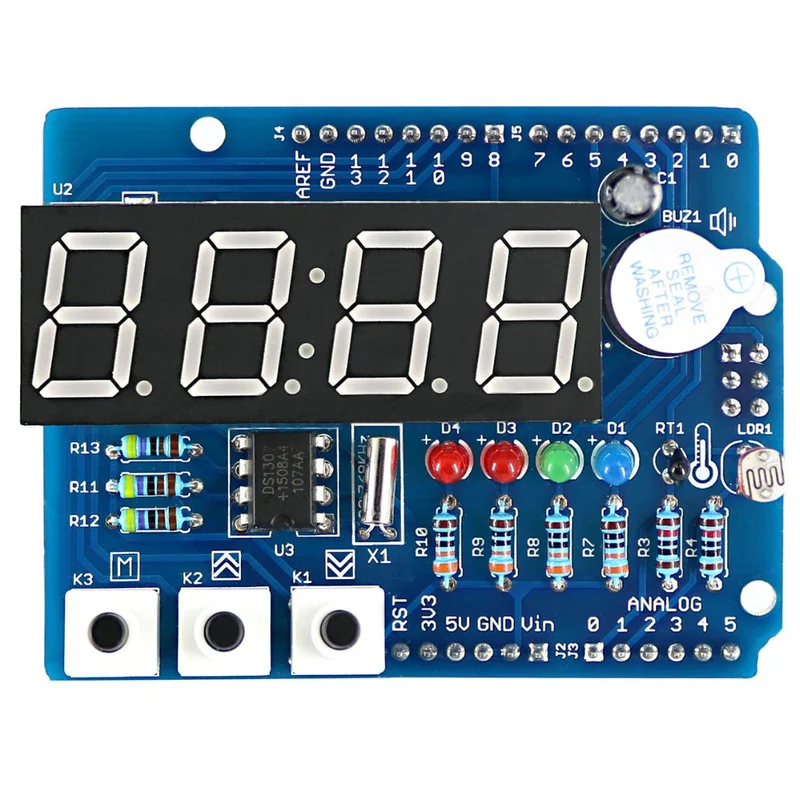

3-Delig klokafscherming RTC DS1307 module met 4-cijferige display, lichtsensor en thermistor voor Arduino-Kwaliteitsgarantie

Description

Omschrijving:

Deze klokafscherming (digitale klokmodule) bevat de meeste componenten voor een eenvoudig elektronisch project, zoals knoppen, sensoren, zoemers en een display. In combinatie met een compatibel Arduino moederbord is het een perfecte start voor beginners in de Arduino-wereld.

Kenmerken:

• Nieuw, handig en betaalbaar
• Kan direct op een compatibel Arduino bord worden aangesloten
• Voorzien van een real-time klokchip
• Ondersteunt experimentele routines met andere SCM-systemen
• Handig en betaalbaar

Specificaties:

Koppelingen:

De Clock Shield-interface bevat de volgende hardwarebronnen:

• Batterijhouder: voorziet de real-time klokchip van stroom, zodat de timer blijft functioneren.
• Zoemer: 5V DC-zoemer voor alarmgeluiden en toetsgeluiden.
• Fotoresistor: omgevingslichtsensor.
• Thermistor: detecteert de omgevingstemperatuur.
• K1 ~ K3: knoppen die direct door de SCM kunnen worden gescand.
• U5: TM1636, een driver IC voor vier 8-segment anodes LED’s.
• U3: DS1307, de real-time klokchip.
• D1 ~ D4: blauwe, groene en rode 3 mm LED’s.
• Digitale buis: 4 8-segmenten voor de digitale klok, waarbij de decimale punt niet wordt weergegeven.

Bezetting van Arduino-pinbronnen:

• Totaal negen digitale pinnen, twee analoge ingangspinnen en een I2C-interface.
• D2: controleert blauwe LED1.
• D3: controleert groene LED2.
• D4: controleert rode LED3.
• D5: controleert rode LED4.
• D7: verbinding met TM1636 klokpin SCLK.
• D8: TM1636 dataverbindingspin DIO.
• D9: bedieningstoets K1.
• D10: bedieningstoets K2.
• D11: bedieningstoets K3.
• A0: metingen van de temperatuursensor.
• A1: metingen van de lichtsensor.
• A4: sluit de DS1307 I2C gegevenspin SDA aan.
• A5: sluit de DS1307 I2C klokpin SCL aan.

Pakket bevat:

• 3 x klokschild
