Description
Voorzien van:
| Manier van communicatie | USB, TTL, RS232 (optioneel) |
| Optisch systeem | 620nm roodlichtdioden |
| Resolutie | 752×480 pixels |
| Minimale resolutie | >= 4mil / 0.1mm (PCS90%, CODE 39) |
| Decodering snelheid | Tot 300 keer / sec |
| Leesmodus | Handmatig lezen, constant lezen, knipperend lezen, opdrachtbesturing |
| Prompt-modus | Zoemer, LED (extern circuit) |
| Leeshouding | Rotatierol: ± 30°, kantelhoek: ± 60°, scheeftrekking: ± 60° |
| Contrast afdrukken | > 25% |
| Omgevingslicht | Donkere omgeving, natuurlijk daglicht |
| Leescodesysteem | 2D: PDF417, QR Code (Model 1/2), Micro PDF417, DM Data Matrix (ECC200, ECC000, 050, 080, 100, 140), 1D: Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Tussenblad 2 van 5, ISBN, Code 93, UCC / EAN-128, GS1 Databar, etc. |
| Gewicht | 4g |
| Afmetingen | 21 mm L * 15 mm B * 12,5 mm H |
| Draad lengte | 1.5 m |
| Type interface | FFC 12PIN Pitch 0.5 |
| Werkspanning | DC 3.3V |
| Werkende stroom | 130mA |
| Piekstroom | 198mA |
| Bedrijfstemperatuur | -20 °C tot 50 °C |
| Bewaar temperatuur | -40 °C tot 60 °C |
| Werkende luchtvochtigheid | 5% tot 95% (geen condensatie) |
| PIN | Invoer/uitvoer | Definitie | Beschrijving |
| PIN 1 | NC (niet verbonden) | FLASHDWN | Downloadmodus, actief laag |
| PIN 2 | Stroomvoorziening | VCC | Normale werkspanning is +3.3V |
| PIN 3 | Aardingsdraad | GND | Aardingsdraad |
| PIN 4 | Invoer | RXD | Seriële poort ontvanger signaal |
| PIN 5 | Uitgang | TXD | Seriële poort zender signaal |
| PIN 6 | Invoer | D- | USB-poort is D-signaal |
| PIN 7 | Invoer | D+ | USB-poort is D+ signaal |
| PIN 8 | NC (niet verbonden) | STROOMSTORING | Geeft aan dat de motor in de energiebesparende modus staat |
| PIN 9 | Uitgang | BEEP | Zoemeruitgangssignaal, inactief laag |
| PIN 10 | Uitgang | LED | Hoog niveau duidt op succesvol lezen |
| PIN 11 | Invoer | WAKE | Zwakke pull-up, low-level wake-up motor |
| PIN 12 | Invoer | TRIG | Zwakke pull-up, low-level trigger motor decodering |
Pakket bestaat uit:

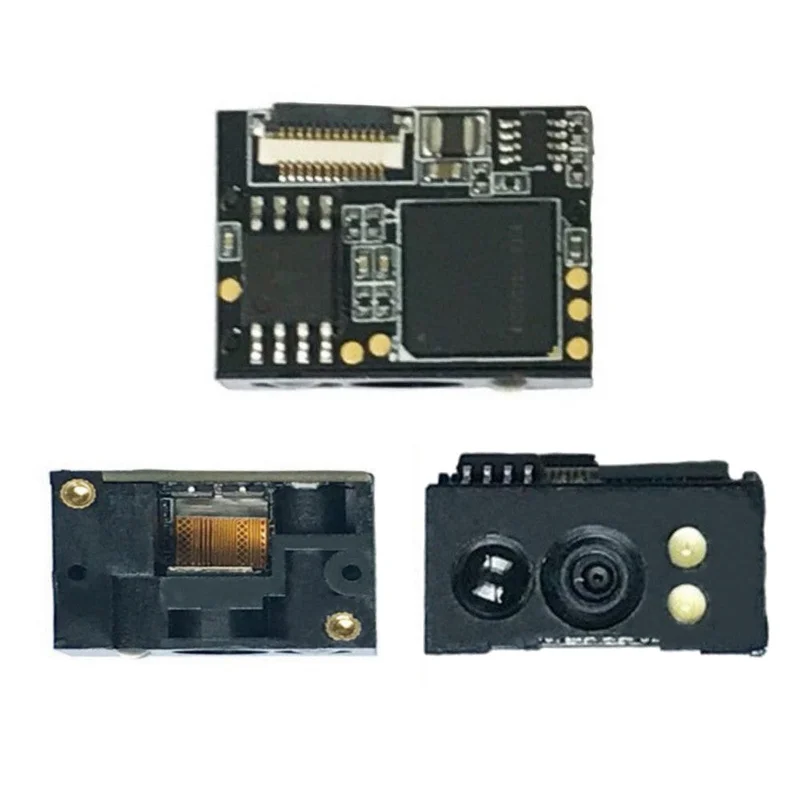

1 x QR-code scanmodule
