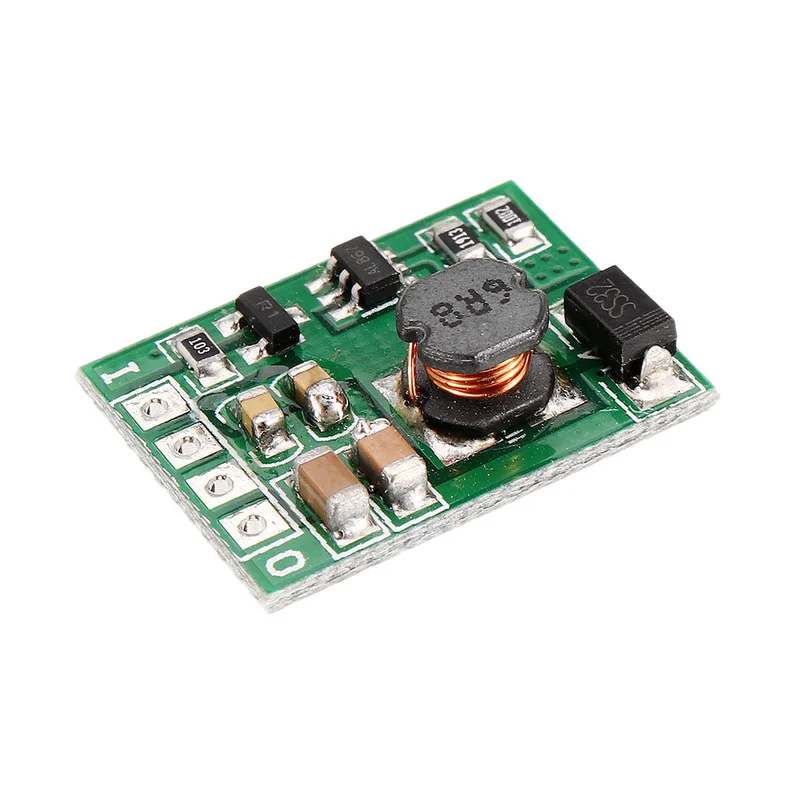

20 Stuks DC 12V step-up boost converter spanningsgeregelde voeding module-Kwaliteitsgarantie

Description

Specificaties:

• Werkfrequentie: 1 MHz
• Efficiëntie tot 94% (meestal 75% – 91%)
• Ruststroom: schakel output 210uA aan, schakel output 5uA uit
• Bedrijfstemperatuur: -40 ~ +85 ℃
• Opslagtemperatuur: -65 ~ +150 ℃
• Afmetingen: 20 x 15 x 6 mm
• Gewicht: 1,5 gram
• Bescherming:
• Overstroombeveiliging (OCP)
• Overspanningsbeveiliging (OVP)
• Kortsluitbeveiliging (SCP)
• Overtemperatuurbeveiliging (OTP)

Uitgang 12V:

• Ingangsspanning DC 2,6 ~ 5,5 V, uitgang DC 12V ± 3%
• Maximale output: 12V / 550mA (zie onderstaande tabel voor details)

Pin beschrijving:

• Vi: invoer positief (+)
• Nl: Uitgang inschakelen, verbinden met GND zet uitgang aan, niet aangesloten (of verbinden met Vi) zet uitgang uit; deze pin kan ook worden bestuurd door MCU, laag niveau zet uitgang aan, hoog niveau zet uitgang uit
• G: Input en output negatief (GND / -)
• Vo: Positieve output (+)

Toepassingen:

• Batterij aangedreven apparatuur
• Instrumentatie, multimeter
• Kleine motoren
• PTZ camera webcam
• IP camera
• Speelgoedauto of boot
• Modelvliegtuigen
• Powerbank
• LED verlichting
• Wifi router
• PLC RS485 apparaten

Aandacht:

• 1. De ingangsspanning mag niet groter zijn dan de maximale ingang.
• 2. Uitgangsvermogen kan voor langere tijd niet groter zijn dan de maximale belasting.
• 3. Ingangsvermogen moet groter zijn dan de uitgangsstroom, omdat het stroomverbruik van de module zelf.

Pakket inbegrepen:

• 20 x 12V Step Up Boost Converter Spanningsregeling
