Description
Specificatie:
- Materiaal: printplaat
- Kleur: rood
- Afmeting: 17 mm x 10 mm
- Ingangsspanning: 4.5V – 24V
- Instelbare uitgangsspanning: 0.8V – 12V
- Vaste uitgangsspanning: 3.3V, 5V, 9V, 12V (kortsluiting vereist)
- Maximale uitgangsstroom: 3A
- Langdurige werkstroom: 2.1A
- Conversie-efficiëntie: 97,5% (maximaal 6,5V naar 5V bij 0,7A)
- Schakelfrequentie: 500 kHz
- Uitgangsrimpel: 20mV (12V naar 5V bij 3A)
- Lasgaatjesafstand: 2,54 mm
- Belastingregeling: ± 1%
- Voltage regeling: ± 0,5%
- Dynamische reactiesnelheid: 5% bij 200µs
- Uitgang kortsluitbeveiliging: Ja
- Ingang omgekeerde bescherming: Nee
- Controle inschakelen: werkt op hoog niveau, laag niveau werkt niet; hoog niveau 2-5V, laag niveau ongeveer 0V. Standaard interne pull-up naar de positieve ingang.
Toepassingsgebieden:
Kenmerken:
- Maximale uitgangsstroom van 3A, langdurige werking bij 2.1A, voldoende marge. Bij 3A loopt de chip ongeveer 20 seconden om oververhitting te voorkomen, kan gekoeld worden door het chipkoelingssysteem.
- Nieuw ontwerp zonder elektrolytische en tantaalcondensatoren, wat de levensduur verlengt en explosiegevaar vermindert. Gebruik van grote solid-state keramische condensatoren (MCC).
- Niet-geïsoleerde gelijkstroom synchrone rectificatie voor hoge conversie-efficiëntie, tot 97,5% bij 6,5V naar 5V bij 0,7A en 94% bij 12V naar 5V bij 1A.
- Eendelige smoorspoelen met ultra lage weerstand voor maximale efficiëntie en minder warmteontwikkeling.
- Ultra lage ruststroom; bij 12V ingang en 5V uitgang is de statische stroom minder dan 0,45 mA. Kan direct op de accu van de auto worden aangesloten zonder te schakelen.
- Geïntegreerde instelbare en vaste uitgangsspanning; vaste uitgang hoeft niet te worden aangepast, kan direct op het bord worden gesoldeerd, speciale spanning kan worden aangepast met een potentiometer.
- LED-indicator voor visuele weergave van de spanningsuitgang.
- Standaardmodus voor bediening met ingeschakelde poort; laag niveau uit voor gebruiksgemak.
- Kan de 78-serie lineaire regelaar vervangen.
- Ingang en uitgang met 2,54 mm pitch pinholes voor eenvoudige verwerking.
Pakket bevat:

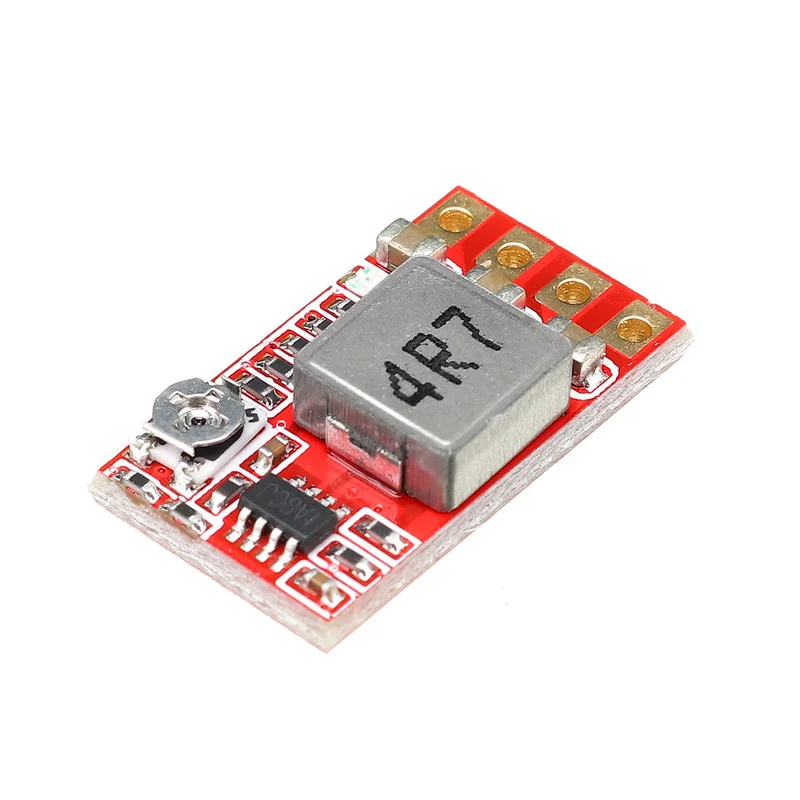

20 x Step Down Buck-module
