Description
Kenmerken:

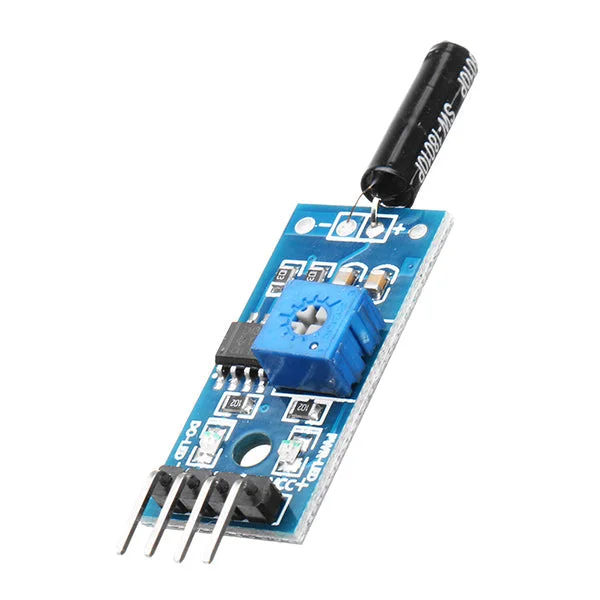

- Gebruik van verschillende gevoeligheidsvibratorschakelaars, waaronder de standaard SW-18015P trillingssensor.
- Comparatoruitgang met schoon signaal, goede golfvorm en sterk rijvermogen, meer dan 15mA.
- Werkspanning: 3.3V tot 5V.
- Uitgangsvorm: digitale schakeluitgang (0 en 1).
- Voorzien van een vaste boutgat, eenvoudig te installeren.
- PCB bord maat: 3,2 cm x 1,4 cm.
- Gebruik van de LM393 breedspanning comparator.
Module-interface beschrijving (3-draads):
- VCC: externe 3.3V-5V spanning (kan direct worden aangesloten op 5V en 3.3V).
- GND: externe GND.
- DO: digitale signaaluitgang.
Wanneer VCC en GND zijn aangesloten, licht de module power indicator op. Zet de module op een vlakke ondergrond en stel de blauwe potentiometer in totdat het indicatielampje brandt. Draai de potentiometer vervolgens een beetje terug zodat het schakelindicatorlampje uitgaat. Wanneer de module wordt geschud, gaat het indicatielampje branden. Bij het stoppen van de vibratie gaat het schakelindicatorlampje uit. Dit fenomeen toont aan dat de trilling de module kan activeren.
Toepassing:
Deze module is geschikt voor diverse toepassingen zoals trillingsdetectie, diefstalalarmsystemen, slimme voertuigen en elektronische projecten.
Let op: de triggertijd is kort bij kleine trillingen, wat mogelijk niet voldoende is om het relais te bedienen. Sommige gebruikers kunnen rechtstreeks op de relaismodule aansluiten, maar het effect kan dan onvoldoende zijn.
Pakket inbegrepen:
