Description
Specificaties:
- Werking van 1.2V tot 6V
- Aanweerstand: 70 Ohm @ 4.5V
- 6ns break-before-make @ 4.5V
- Temperatuurbereik: -50 ℃ tot 125 ℃
Kenmerken:

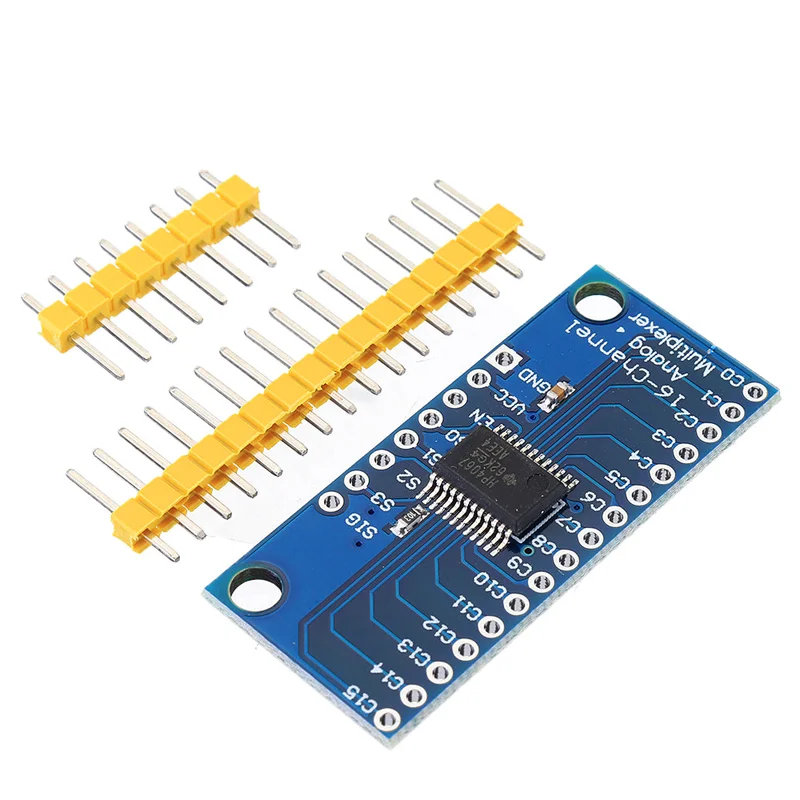

- Dit is een printplaat voor de 16-kanaals analoge/digitale multiplexer/demultiplexer CD74HC4067.
- De chip fungeert als een draaischakelaar en leidt de gemeenschappelijke pin intern naar een van de 16 kanaalpinnen (CHANxx).
- Werkt met zowel digitale als analoge signalen (de spanning mag niet hoger zijn dan VCC), en de verbindingen zijn bidirectioneel.
- Om te bedienen, sluit u 4 digitale uitgangen aan op de adreskeuzepennen van de chip (S0-S3) en stuurt u het binaire adres van het gewenste kanaal.
- Maakt het mogelijk om maximaal 16 sensoren op uw systeem aan te sluiten met slechts 5 pinnen!
- Te gebruiken om seriële gegevens op TTL-niveau naar of van meerdere apparaten te leiden.
- Bijvoorbeeld, sluit de TX-pinnen van 16 apparaten aan op één RX-pin van uw microcontroller en selecteer een van die 16 apparaten om naar te luisteren.
- Voor tweerichtingscommunicatie kan een tweede bord worden toegevoegd om de TX-lijn van uw microcontroller naar de RX-lijnen van 16 apparaten te routeren.
- Door meerdere borden te gebruiken, kunnen vergelijkbare configuraties worden gemaakt voor I2C, SPI, enz.
- De interne schakelaars zijn bidirectioneel, ondersteunen spanningen tussen aarde en VCC, hebben een lage aanweerstand en lage uitlekkage, en schakelen break-before-make in om overspraak te voorkomen.
- Het bord breekt ook de enable-pin van de chip uit, die bij hoog rijden de gemeenschappelijke pin volledig loskoppelt (alle schakelaars “uit”).
Pakket inbegrepen:
- 20 x CD74HC4067 16-kanaals analoge digitale multiplexer
