Description
Product Introductie:

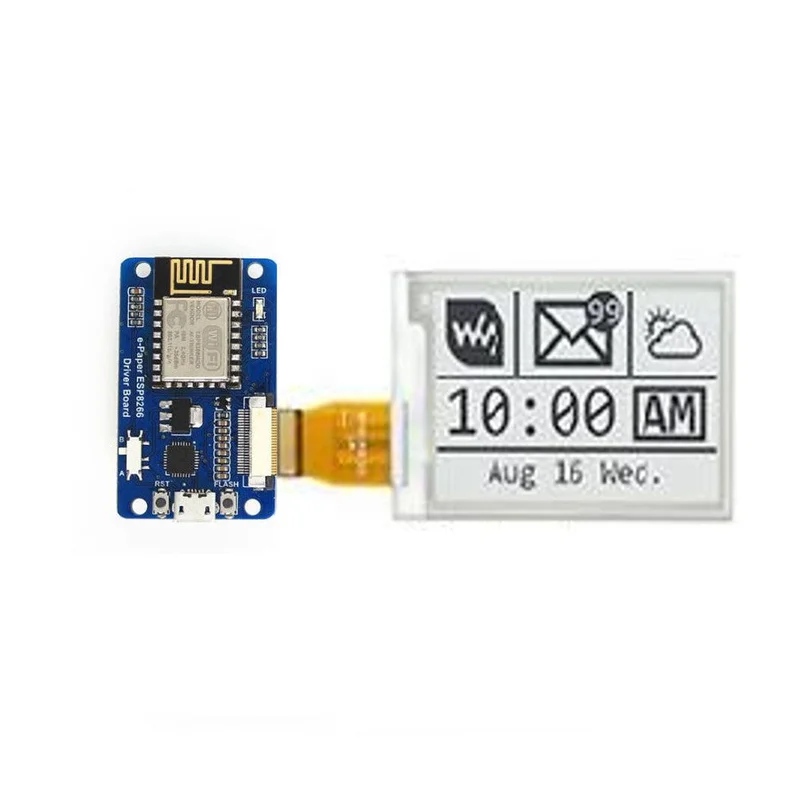

Dit product bevat een 2,7 inch kaal e-paper scherm. De driverkaart van het elektronische inktscherm kan beeldinformatie van een pc of smartphone via wifi ontvangen en deze informatie weergeven op het e-paper scherm.
Het is geschikt voor ontwikkeling en kan worden gebruikt met andere boards.
Kenmerken van de driverkaart:
- Ingebouwde ESP8266 module, ondersteuning voor ontwikkeling
- Voorzien van ingebouwde HTML-hostcomputerprogramma’s en open source stuurprogramma voor elektronische inkt
- Ondersteunt Floith-Steinberg-dithering-algoritme voor betere kleurcombinaties en schaduwweergave
- Ondersteunt diverse afbeeldingsindelingen zoals BMP, JPEG, GIF, PNG, enz.
- Eenvoudig te integreren in verschillende webapplicaties
- Inclusief een volledig ondersteunend informatiehandboek
Specificaties van de driverkaart:
- WiFi-standaard: 802.11b/g/n
- Communicatie-interface: 3-draads SPI, 4-draads SPI (standaard)
- Werkspanning: 5V
- Werkstroom: 50mA ~ 100mA
- Afmetingen: 29,57 mm x 48,26 mm
- Doorgaande gatdiameter: 2,9 mm
Kenmerken van het scherm:
- Geen achtergrondverlichting vereist, uitschakelen behoudt de laatste weergave
- Zeer laag stroomverbruik, verbruikt alleen stroom bij verversen
- Inclusief ondersteunende informatiehandleiding (stuurprogrammaschema, voorbeeldprogramma’s voor Raspberry Pi, STM32, enz.)
Specificaties van het scherm:
- Werkspanning: 3.3V
- Communicatie-interface: 3-draads SPI, 4-draads SPI
- Afmetingen: 70,42 mm × 45,8 mm × 0,98 mm
- Schermgrootte: 57,288 mm × 38,192 mm
- Puntafstand: 0,217 × 0,217
- Resolutie: 264 × 176
- Weergavekleur: zwart, wit
- Grijsniveau: 2
- Wereldwijde verversing: 6s
- Stroomverbruik bij verversen: 26,4mW (typ.)
- Stroomverbruik in stand-by: < 0,017 mW
- Kijkhoek: > 170 °
Inbegrepen informatie:
- Handleiding
- Schematisch diagram
- Voorbeeldprogramma
- Ontwikkelingsmaterialen
Pakketinhoud:
- 1 x e-Paper ESP8266 driverkaart
- 1 x e-paperadapter
- 1 x 24PIN FFC-lijn
- 1 x 2,7 inch kaal scherm
<
