Overzicht:

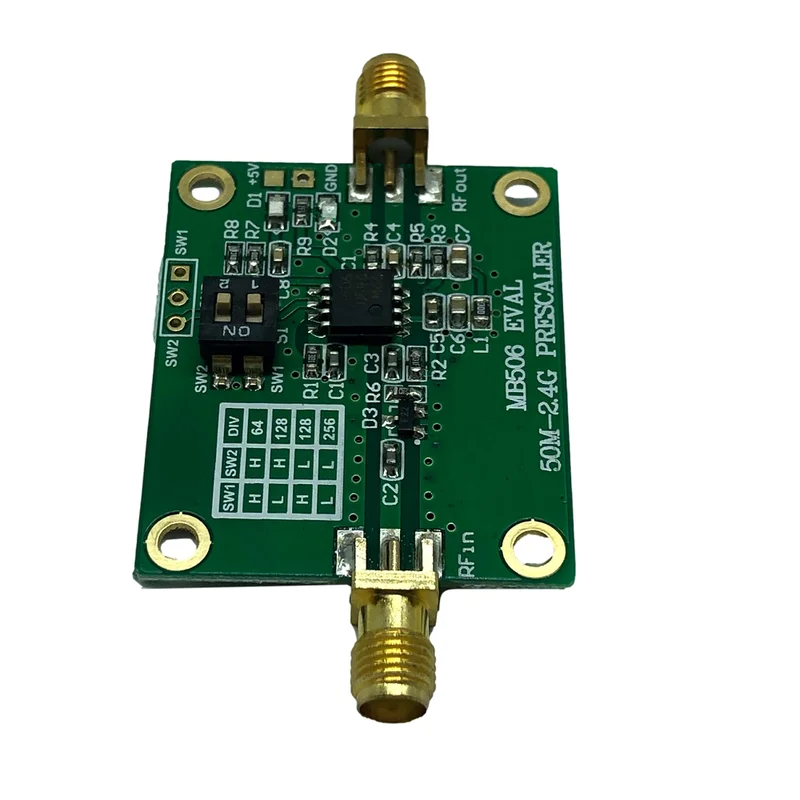

Deze prescaler is ontworpen voor hoge frequenties tot 2,4 GHz en maakt gebruik van een frequentiesynthesizer om een fasevergrendelde lus (PLL) te vormen. Het deelt de ingangsfrequentie met een modulus van 128 of 256, met een uitgangsniveau van 1,6 V piek-tot-piek op ECL-niveau.
Modulekenmerken:
- Ingangsfrequentie: 30 MHz – 3 GHz, typisch: 50 MHz – 2,4 GHz
- Uitgangsamplitude: 1,0 – 1,6 Vpp + 1/2 VCC
- Amplitude van het ingangssignaal: -16 dBm – 5,5 dBm (hoe hoger de frequentie, hoe groter de invoervereiste)
- Enkele voeding: +4,5 tot +5,5 V, typisch +5 V
- Frequentieverdelingsverhouding kan worden ingesteld op 64, 128 of 256 via de DIP-schakelaar of een externe interface
- Ingangs- en uitgangsinterface: SMA vrouwelijke ingangsimpedantie 50 ohm
- Vermogensdissipatie: 90 mW typisch
- Brede bedrijfstemperatuur: -40°C tot +85°C
- Stabiele uitgangsamplitude: VOUT = 1,6 Vp-p
- Compleet PLL-synthesizercircuit met Fujitsu MB87006A, PLL-synthesizer IC
