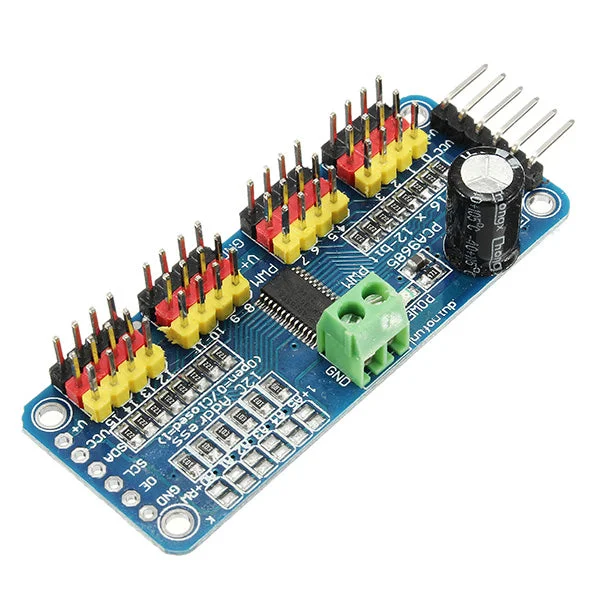

16-Kanaals 12-bit PWM servomotordriver I2C module-Kwaliteitsgarantie

Description

Kenmerken:

• Deze module maakt gebruik van I2C met een 7-bits adres tussen 0x60-0x80, selecteerbaar met jumpers.
• Terminalblok voor stroominvoer (of gebruik de 0,1″ breakouts aan de zijkant).
• Omgekeerde polariteitsbeveiliging op de ingang van het klemblok.
• Groene LED voor stroomindicatie.
• 3-pins connectoren in groepen van 4, zodat u in één keer 16 servo’s kunt aansluiten (servo-stekkers zijn iets groter dan 0,1″, waardoor u slechts 4 naast elkaar kunt plaatsen op de 0,1″ header).
• Chain-able ontwerp.
• Een plek om een grote condensator op de V+ lijn te plaatsen (indien nodig).
• 220 ohm serie weerstanden op alle uitgangslijnen ter bescherming en om de rijlampen eenvoudig te maken.
• Soldeersprongers voor de 6 adreskeuzepinnen.
• I2C-gestuurde PWM-driver met een ingebouwde klok. U hoeft het signaal niet continu aan te sturen, waardoor uw microcontroller vrij kan zijn.
• 5V compliant, wat betekent dat u deze kunt bedienen met een 3,3V microcontroller en veilig tot 6V uitgangen kunt gebruiken (ideaal voor witte of blauwe LED’s met een voorspanning van 3,4V of meer).
• 6 adres selectiepinnen, zodat u maximaal 62 van deze modules kunt aansluiten op een enkele I2C-bus, wat in totaal 992 uitgangen oplevert – dat zijn veel servo’s of LED’s.
• Verstelbare PWM-frequentie tot ongeveer 1,6 KHz.
• 12-bit resolutie voor elke uitgang – voor servo’s betekent dit ongeveer 4µs resolutie bij een updatefrequentie van 60Hz.
• Configureerbare push-pull of open-drain uitgang.
• Output enable pin om alle uitgangen snel uit te schakelen.

Pakket inbegrepen:

• 1 x 16-kanaals 12-bit PWM servomotordriver I2C module voor robotica.
