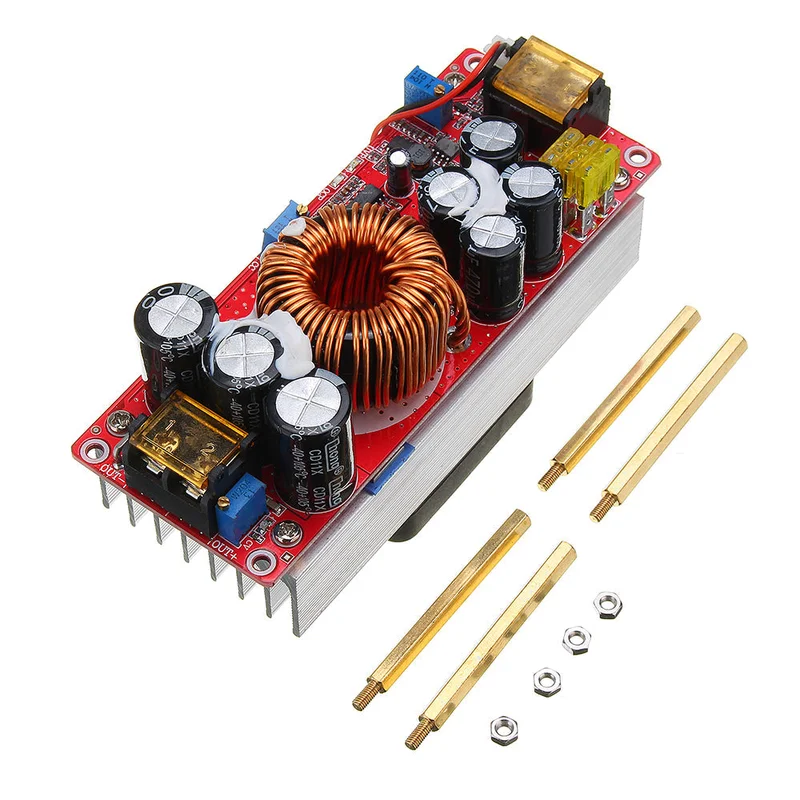

1500 W 30A hoogvermogen gelijkstroom boostomvormer-Kwaliteitsgarantie

Description

Specificatie:

• Module eigenschappen: niet-geïsoleerde stap-up module (BOOST)
• Ingangsspanning: DC 10V ~ 60V (10 ~ 30V ingangsspanning, maximale stroom 30A; 31 ~ 60V ingangsspanning, maximale stroom 25A)
• Ruststroom: 15mA (bij 12V stap tot 20V, de hogere uitgangsspanning verhoogt de ruststroom)
• Uitgangsspanning: 12 ~ 90V traploos instelbaar, zorg ervoor dat de uitgangsspanning hoger is dan de input.
• Uitgangsstroom: 20A Max, verbeter de warmteafvoer wanneer de uitgangsstroom hoger is dan 15A
• Constant stroombereik: 0.8 ~ 20A (± 0.3A)
• Bescherming tegen omgekeerde polariteit: Ja (150A MOS)
• Kortsluitbeveiliging: Ja (ingangszekering 30A)
• Bescherming tegen lage batterijspanning: Ja (instelbaar met 8-50V) zelfherstellend type
• Bedrijfstemperatuur: -40 ~ + 85 °C (verhoog de warmteafvoer bij hoge omgevingstemperaturen)
• Bedrijfsfrequentie: 150 KHz
• Conversie-efficiëntie: 92% ~ 97% (efficiëntie gerelateerd aan input-, uitgangsspanning, stroom- en spanningsverschil)
• Uitgangsvermogen: = Ingangsspanning * 30A, bijvoorbeeld: Ingang 12V * 30A = 360W, bij ingang 12V is het maximale vermogen 360W.
• Modulegrootte: 130 x 52 x 85 mm
• Installatie: 4 stuks 3mm koperen schroeven

Kenmerken:

• Met aërodynamische airfoil voor uitstekende hittedissipatie en een hoger outputvermogen (tot 1200W bij 48V input met ventilator).
• Temperatuurgeregelde ventilator voor een goede balans tussen geluid en warmteafvoer; de ventilator schakelt automatisch in bij 60 graden.
• Hoogwaardige aluminiumoxide isolatieplaat voor betere thermische geleidbaarheid.
• Grote TO-247 power tube met een hoge vermogensmarge en goede dynamische respons.
• Groot-ijzer-silicium-aluminium magnetische ring met 3 1,2 puur koperen omhulde lijnen voor laag vuur en hoog rendement.
• Conversie-efficiëntie tot 98,1%.
• 3296 W multi-turn potentiometer met hoge instellingsprecisie.
• Constante koperdraad uitgangsstroom bemonstering voor stabiele temperatuur.
• Instelbare onderspanningsbeveiliging voor bescherming van verschillende batterijen en zonnecellen.
• Constante stroomfunctie voor batterijboost en opladen.
• Twee 20A-zekeringen in parallel ter voorkoming van kortsluiting.
• Indicatoren voor onderspanning, overstroom en werkstatus.
• Hoogfrequente condensatoren voor lage outputrimpeling en lange levensduur.
• Nieuw toegevoegde MLCC keramische condensatoren voor aanzienlijk verminderde outputrimpel.

Gebruikershandleiding:

Voltage regulatie:Gebruik een platte schroevendraaier om de potentiometer “V-ADJ” aan te passen voor de uitgangsspanning.

Huidige regelgeving:Stel de “CC A-ADJ” potentiometer in voor de gewenste uitgangsstroom.

Instellen van de bescherming tegen lage batterijspanning:Pas de RV1-potentiometer aan om de beschermingsspanning in te stellen.

Voorzorgsmaatregelen:

• De positieve en negatieve uitgangspolen mogen niet worden omgekeerd of kortgesloten worden.
• Bij gebruik voor elektrische voertuigen moet de ingangsspanning 24V of meer zijn.
