Description
Kenmerken:
- Maat: ca. 1,7 x 3,5 cm
- Bedrijfsspanning: 4 – 28V
- Bedrijfsstroom: 2,8 mA (typisch), 3mA (max)
- Sonde afstand: 5-9m
- Zendvermogen: 20mW (typisch), 30mW (max)
- Uitgangsspanning: 3.2 – 3.4V
- Uitvoerspanning rijvermogen: 100mA
- Uitgangscontrole laag niveau: 0V
- Uitgangscontrole hoog niveau: 3.3V
- Bedrijfstemperatuur: -20 – 80 ℃
- Opslagtemperatuur: -40 – 100 °C
- Trigger manier: herhaal trigger

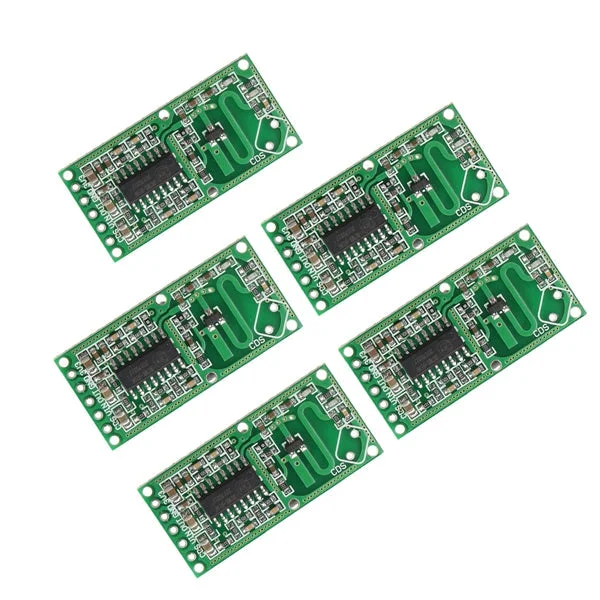

Deze module heeft een verstelbare afstand en hoge gevoeligheid, met een betrouwbare inductiehoek en een breed voedingsspanning. Het is wijd gebruikt in verschillende toepassingen zoals menselijke inductieverlichting en inbraakalarmen.
Aanpassing deel introductie:
- C-TM:Stel de herhaalde triggertijd in, standaard is 2s. De capaciteit van de condensator beïnvloedt de herhaalde trigger-tijd.
- R-GN:Aanpassing van de sonde-afstand; verbind met weerstand om de sonde-afstand te verkorten. Zonder verbinding is de sonde-afstand 7m; met 1M ohm weerstand is de afstand 5m.
- R-CDS:Interne VCC parallelschakeling met interne 1M ohm-weerstand naar CDS-pen. Verbind met een fotoresistor om de sondefunctie ’s nachts uit te schakelen.
Pin-definitie:
- 3V3: 3V3 uitgang
- GND: grond
- UIT: stuuruitgang; geeft een hoog niveau bij bewegende objecten
- VIN: ingangsspanning, 4-28V
- CDS: Control-chip inschakelen, lager dan 0,7V, OUT geeft een laag niveau uit
Pakket inbegrepen:
- 15 x sensor module
