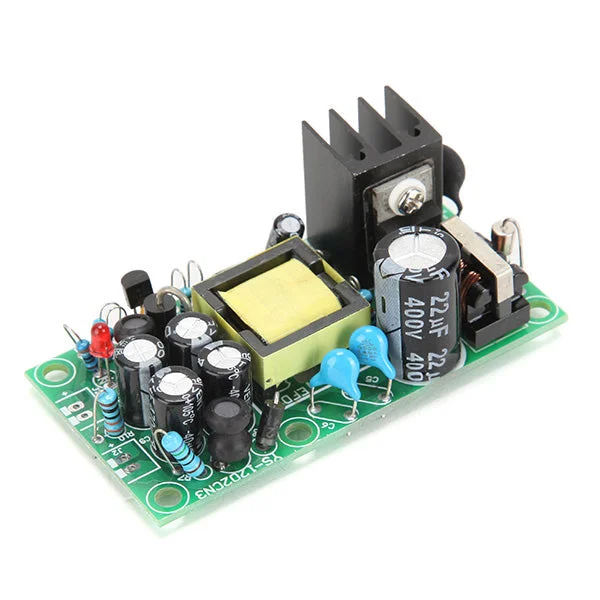

12V 5V Volledig geïsoleerde schakelende voeding AC-DC-module 220V naar 12V
Deze voeding is volledig geïsoleerd en beschikt over een ingebouwde industriële voedingsmodule met temperatuurbeveiliging, overstroombeveiliging en volledige bescherming tegen kortsluiting. De module heeft een brede spanningsingang van AC 85 ~ 265V, hoog- en laagspanningsisolatie, en biedt een dubbele geïsoleerde uitgangsspanning van DC 12V 1A en 5V 1A. Daarnaast is de voeding uitgerust met een EMI-filtercircuit, verlichting en montagegaten, wat kostenbesparend werkt.
Specificaties:
- Werktemperatuur: -20 ℃ tot 60 ℃
- Relatieve vochtigheid: 40% RH – 90% RH
- Ingangsspanningsbereik: 85V – 265V (typisch: 110/220) onder volledige belasting
- Ingangsstroom: 0,027A (AC110V), 0,0136A (AC220V) onder volledige belasting
- Maximale ingangsstroom: 20A onder volledige belasting
- Afmetingen: 7,5 x 4,0 x 4,0 cm
Uitgangsregeling:
| Uitgangsspanning | Minimale stroom | Maximale stroom | Piekstroom | Uitgangsspanningsbereik | Rimpeling |
| + 12V | 0A | 1A | 1.2A | 11,80 ~ 12,5V | 150mV |
| + 5V | 0A | 1A | 1.2A | 4,90 ~ 5,1V | 80mV |
Andere outputkenmerken:
| Item | Eenheid | Min | Typische waarden | Max | Test voorwaarden |
| Uitgangsvermogen | W | 0 | 17 | 18.5 | DC-uitgangsvermogen |
| Output efficiëntie | % | 84 | Nominale belasting | ||
| Boot shutdown overshoot | % | 10 | |||
| De output stijgtijd | ms | 100 |
Beveiligingskenmerken:
| Item | Eenheid | Ja/Nee | Min | Typische waarden | Max | Herstelkenmerken |
| Uitgangsspanning | V | 13 | 13.5 | Vergrendelen, herstarten na herstel | ||
| 5 | 5.4 | Vergrendelen, herstarten na herstel | ||||
| Uitgangsvermogen bescherming | Ja | 17 | 19 | Vergrendelen, herstarten na herstel | ||
| Kortsluitingsbeveiliging | Ja | Vergrendelen, herstarten na herstel | ||||
| Temperatuurbescherming | Ja | 90 °C | 105 °C | Vergrendelen, herstarten na herstel | ||
| Overstroombeveiliging | Ja | Vergrendelen, herstarten na herstel |
Pakket bevat:
- 1 x volledig geïsoleerde schakelende voeding
