Beschrijving:

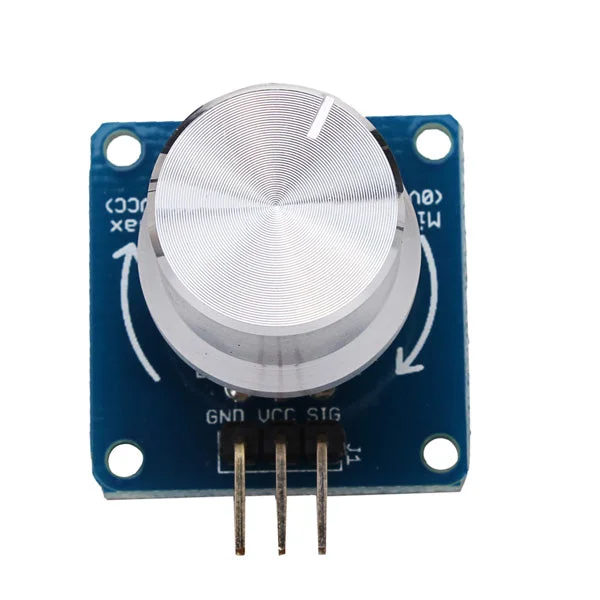

Deze roterende hoeksensor is gebaseerd op een 10k instelbare potentiometer. De uitgang levert simulatiewaarden van 0 tot VCC, waarbij de uitgangsspanning verandert op basis van de rotatiehoek van de potentiometer. Geschikt voor gebruik met 3,3 V en 5 V systemen en compatibel met verschillende kaarten. Ideaal voor toepassingen zoals volumeregeling in zelfregulerende projecten voor verlichting.
Kenmerken:
– Eenvoudig te gebruiken
– Elektronische bouwstenen interface
– Voeding van 3 tot 5,5 VDC
– 4 M2 schroefgaten voor eenvoudige installatie
Specificaties:
| Item | Minimum | Typische waarde | Maximaal | Eenheid |
| VCC | 3 | 5 | 5.5 | V |
| VOUT | 0 | N/A | VCC | V |
| Draaihoek | 0 | N/A | 280 | graden |
| Afmetingen | 24 x 29 x 27 | mm |
Aansluitingen:
– Controle: GND naar aarde, VCC voeding, SIG is het signaaluitgangspunt.
– Potentiometer: 10K ohm lineaire instelbare potentiometer, inclusief aluminium knop.
– Plaatsingsgaten: 4 M2 schroeven positioneergaten met een diameter van 2,2 mm voor eenvoudige installatie.
