Beschrijving:
Dit ontwikkelingsboard maakt gebruik van een Micro USB-kabel voor voeding en is compatibel met slimme telefoon- en datalijnen. Het is eenvoudig te verkrijgen, maar niet geschikt voor USB Mini voeding.

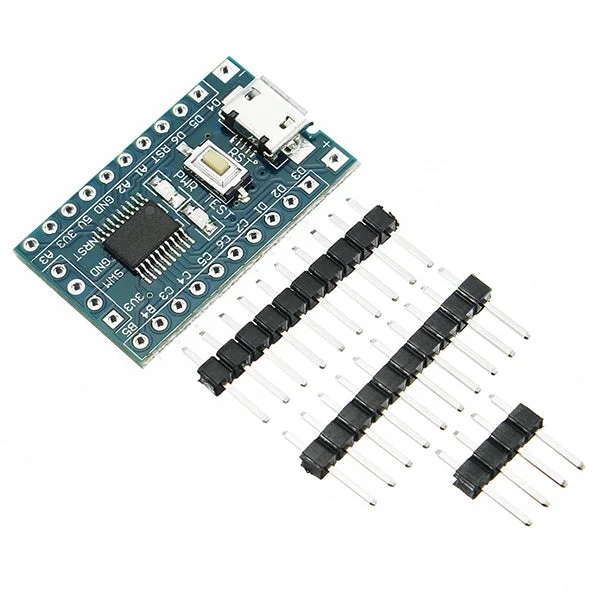

Belangrijkste kenmerken van het STM8S core board:
- Gebruik van de STM8S103F3P6 als de master IC.
- 2,54 mm pinnen beschikbaar op het bord of het voedingspaneel, met een ingangsspanningsbereik van 4,5V-15V.
- Kan 3.3V via de pin naar buiten doorgeven.
- 5V pin spanning is de ingangsspanning van de module.
- Alle pennen zijn toegankelijk, met labels naast de pinnen, inclusief een resetknop, power LED en een LED voor programmatoepassingen.
- Klein maar perfect gevormd.
- Ondersteunt SWIM debug mode.
Technische informatie:
De basisbordschema’s zijn beschikbaar in PDF-formaat en zijn getest. Het testprogramma laat de LED knipperen, zodat u kunt bevestigen dat het kernbord goed functioneert. Ondersteunt IAR en STVD ontwikkelingsomgevingen met registratie en routinematige werking van bibliotheekfuncties zoals timer routines, UART zend- en ontvangstroutines, klokschakelroutes, AD routines, enzovoort.
STM8S103F3P6 prestatievergelijking:
- STM8S003F3 chips hebben slechts 128 bytes EEPROM, terwijl de STM8S103F3 640 bytes heeft.
- De STM8S003F3 chip kan FLASH slechts 100 keer wissen, terwijl de STM8S103F3 tienduizend keer kan wissen.
- De STM8S103F2 chip heeft slechts 4K bytes FLASH, terwijl de STM8S103F3 8K bytes heeft.
Conclusie: De STM8S003F3 is alleen geschikt voor volwassen producten, terwijl de STM8S103F3 geschikt is voor ontwikkeling. Dit ontwikkelingsboard maakt gebruik van deze chip.
Afmetingen: 28 mm x 17 mm x 5 mm
Pakket inbegrepen:
10 x STM8S103F3P6 systeemkaarten
