10 Stuks regensensor module voor vochtigheidsdetectie-Kwaliteitsgarantie

Description

Beschrijving:

Deze regensensor module is ontworpen voor gebruik in robotkits en kan verschillende weersomstandigheden detecteren. Het omzettingssignaal kan worden weergegeven als een digitaal of analoog signaal.

De sensor is vervaardigd van hoogwaardige dubbelzijdige materialen met een afmeting van 5.0 x 4.0 cm. Dankzij de vernikkelde afwerking is de sensor bestand tegen oxidatie en biedt hij uitstekende prestaties en een lange levensduur.

De module heeft zowel digitale schakeluitgangen (0 en 1) als een analoge AO spanninguitgang. De TTL-uitgang heeft een laag signaalniveau en kan tot 100 mA aanstroom leveren, waardoor hij direct relais, zoemers of kleine ventilatoren kan aansteken.

De gevoeligheid van de sensor kan eenvoudig worden aangepast met een potentiometer. Een LED-indicator brandt wanneer er geen regen is, en schakelt uit bij detectie van regendruppels.

Voorzieningen:

• Instelbare gevoeligheid via een potentiometer
• Vast montagegat voor eenvoudige installatie
• Voeding indicator en uitgangssignaal LED indicator
• Schone comparatoruitgang met een rijvermogen boven 15 mA
• Breed spanningsbereik met LM393 comparator
• Groot detectieoppervlak voor regen
• Gaten in de printplaat voor eenvoudige installatie
• Gescheiden regendruppels en bedieningspanelen voor gemakkelijke aansluiting

Specificaties:

• PCB grootte: 3.2 cm x 1.4 cm
• Bedrijfsspanning: 3.3V-5V
• Voltage: 5V

Gebruik:

Sluit de sensor aan op een 5V voeding. Wanneer er geen waterdruppels op de sensor zijn, is de DO-uitgang hoog en brandt de schakelaar. Bij detectie van een druppel water schakelt de output naar laag en gaat de indicatorlamp uit. Veeg de waterdruppels weg om de sensor weer in de hoge staat te zetten.

De analoge uitgang (AO) kan worden aangesloten op een microcontroller om de grootte van de druppels te detecteren. De digitale TTL-uitgangen kunnen ook worden aangesloten op een microcontroller om te detecteren of er regen is.

Verbindingsmodus:

• 1. VCC: positieve voeding (3-5V)
• 2. GND: negatieve aansluiting
• 3. DO: TTL schakel signaal uitgang
• 4. AO: analoge signaaluitgang

Pakket bevat:

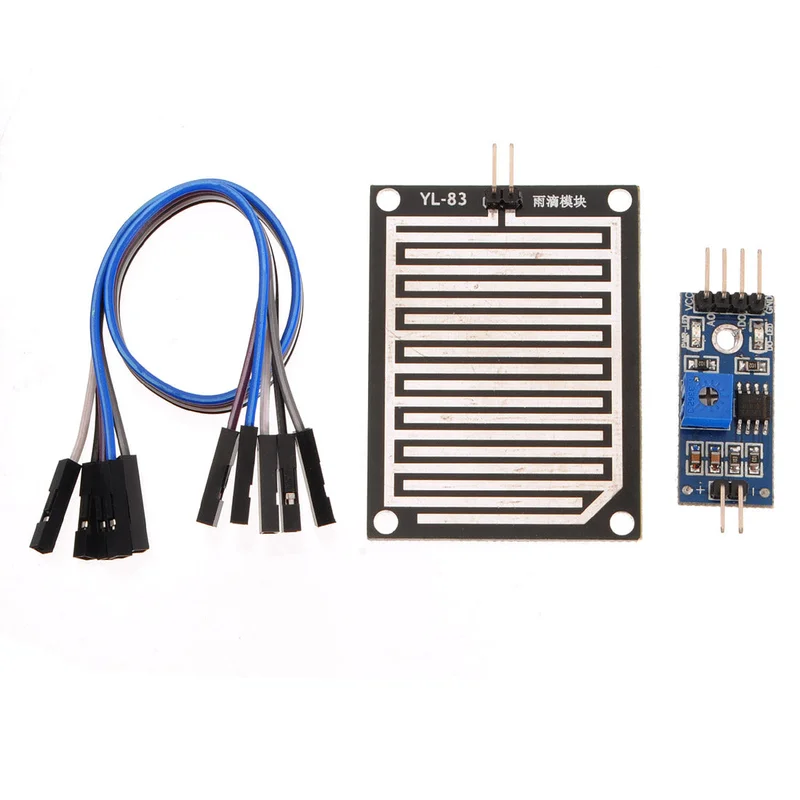

• 10 x regengevoelige modules
• 10 x besturingskaarten
• Dupont kabel van 50 x 20 cm
