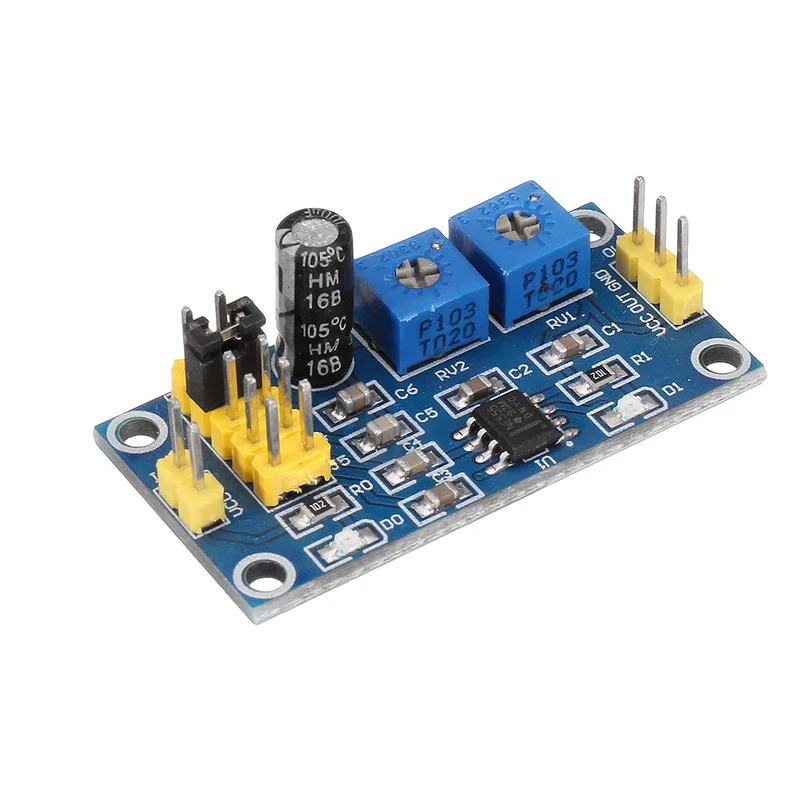

10 Stuks NE555 pulsfrequentie duty cycle signaalgenerator-Kwaliteitsgarantie

Description

Kenmerken:

• Afmetingen: 3,5 cm x 3,6 cm
• Belangrijkste chip: NE555
• Ingangsspanning: 5V-15V DC. Bij 5V voeding kan de uitgangsstroom ongeveer 15 mA zijn; bij 12V voeding kan de uitgangsstroom tot 35 mA zijn.
• Invoerstroom: ongeveer 100 mA
• Uitgangsamplitude: 4,2V V-PP tot 11,4V V-PP (afhankelijk van de ingangsspanning)
• Maximale uitgangsstroom: 15 mA (bij 5V voeding, V-PP groter dan 50%), 35 mA (bij 12V voeding, V-PP groter dan 50%)

Voordelen:

• Uitgang met LED-indicatie; de LED knippert bij een laag niveau en is uit bij een hoog niveau.
• Continu instelbare uitgangsfrequentie.
• Lage frequentie blokkering: 1Hz ~ 50Hz
• IF bereik: 50Hz ~ 1kHz
• Hoogfrequente stand: 1kHz ~ 10kHz
• Hoogfrequente blokkering: 10kHz ~ 200kHz
• De output duty cycle kan fijn worden afgesteld, maar de frequentie kan niet apart worden aangepast.
• Instelbare uitgangsfrequentie.
• Cyclus T = 0,7 * (Ra + 2 * Rb) * C
• Ra, Rb: instelbaar van 0-10K
• LF condensator C = 0,001µF
• IF condensator C = 0,1µF
• Hoogfrequente condensator C = 1µF
• Hoge frequentie condensator C = 100µF

OPMERKING:De output duty cycle kan fijn worden afgesteld, maar de frequentie kan niet apart worden aangepast. Het instellen van de duty cycle verandert de frequentie.

Pakket inbegrepen:

• 10 x NE555 pulsfrequentie duty cycle signaalgenerator
