10 Stuks inverter boost hoogspanning generator 15kV hoge frequentie transformator-Kwaliteitsgarantie

Description

Gebruik:Geschikt voor schoolwetenschapsexperimenten, elektronische apparatuur, negatieve iongeneratoren en kleine wetenschappelijke producties.

Voorzien van:Dit circuit genereert een stabiele hoogfrequente boog met een extreem hoge temperatuur, waardoor brandstof gemakkelijk kan ontbranden. Daarom wordt het ook wel een plasma-aansteker genoemd.

Notitie:Deze transformator heeft een hoogspanningswikkeling in de binnenlaag en een laagspanningswikkeling in de buitenlaag. De transformator bevat twee primaire wikkelingen: één met grove koperdraad en één met fijne koperdraad voor de feedbackwikkeling. De secundaire uitgang levert hoogspanning.

De grove en dunne wikkelingen van de koperdraad zijn respectievelijk positief. Sluit de voeding positief aan op de hoofdwikkelstaart en de terugkoppelingswikkelkop. Voordat u de transformator soldeert, moet u de geverfde draadkop voorzichtig schrapen met een mes en vervolgens solderen.

Voorzorgsmaatregelen voor het gebruik van het product:

• Na succesvolle productie moet de transformator worden afgesloten met epoxyhars of isolerende was voor langdurig gebruik. Blootstelling aan lucht kan leiden tot schade aan de spoel.
• De ingangsspanning van de kit is 3,7V, wat overeenkomt met een batterijspanning van 18650. Als u de ingangsspanning wilt verhogen (maximaal tot 12V), moet u de weerstand verhogen (standaard 120 ohm). Anders kan de transistor gemakkelijk beschadigen. Verhoog de feedbackweerstand tot 150Ω tot 1,5KΩ. Pas de weerstand aan van groot naar klein, maar niet te klein, anders kan de transistor of transformator verbranden.
• De transformator is ontworpen voor een maximale uitgang van 15kV, wat een boog van 1,5 cm kan genereren. Hoe hoger de uitgangsspanning, hoe groter de kans op schade aan de transformator. Voor betrouwbaar en langdurig gebruik wordt aanbevolen om isolerende was of epoxyhars te gebruiken om alles te verzegelen.

Specificatie:

• Ingangsspanning: 3.7V-4.2V
• Stroom: <= 2A
• Uitgangsspanning: <15kV
• Uitgangsstroom: <0.4A
• Ontstekingsafstand (twee-traps): <= 0,5 cm

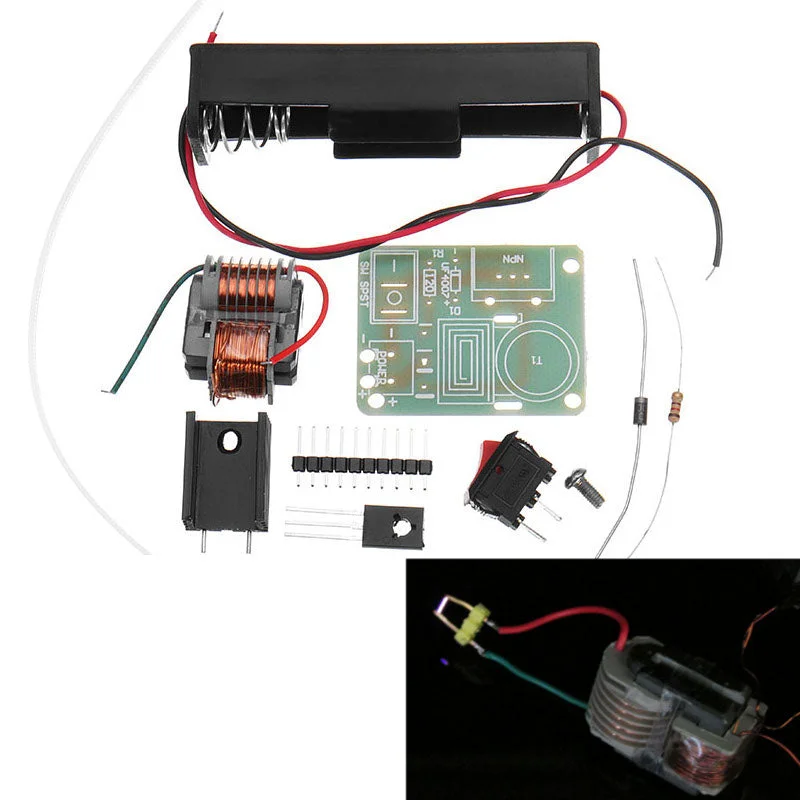

Pakket bestaat uit:10 x hoogspanningsgeneratiekit

Schematisch diagram:

Om te voorkomen dat de uitgang te ver van de 2-lijnafstand is, wat resulteert in geen belasting, kunt u een pen in de uitgang solderen en het uiteinde van de naald in de boog plaatsen, wat bevorderlijk is voor de ontladingsboog.

Na succesvolle productie, als de uitgangsklem is aangesloten op een hoogspanningscondensator en drie hoogspanningsgelijkrichters in een spanningsverdubbelingskring, kan dit leiden tot gelijkstroomspanning en kan een aniongenerator produceren.
