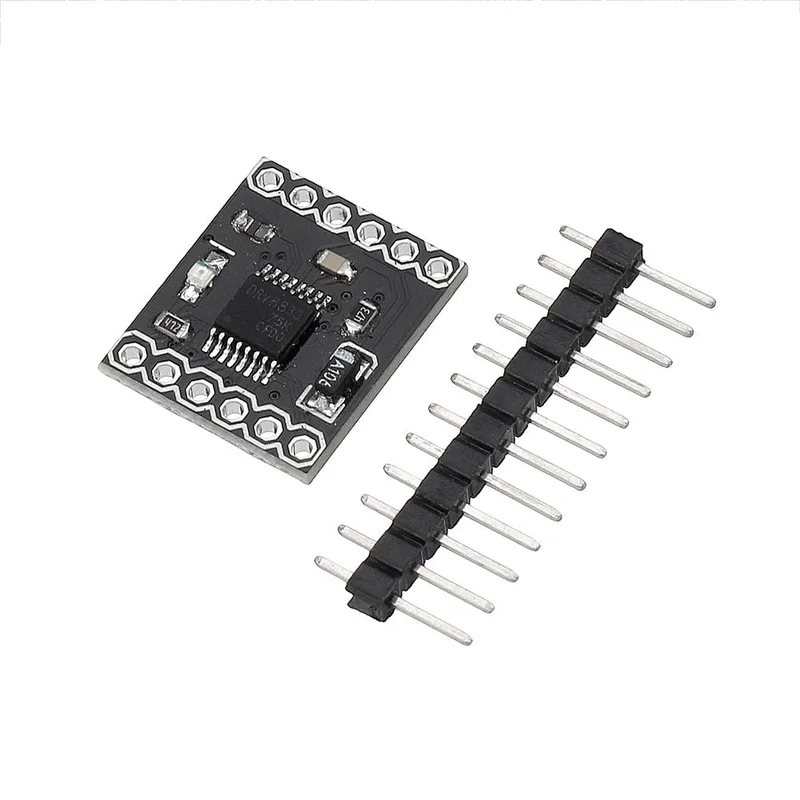

10 Stuks DRV8833 2-kanaals DC motor driver module-Kwaliteitsgarantie

Description

Specificaties:

• Ingangsspanning: 3 – 10V
• Afmetingen: 18,5 x 16 mm
• Uitgangsstroom per brug: 1,5 A, kan 2 DC-motorreductoren aansturen.
• Ingebouwde overstroombeveiliging, kortsluitbeveiliging, onderspanninguitschakeling en oververhittingsbeveiliging. Inclusief energiebesparende slaapmodus.
• Gebruik: geschikt voor het aansturen van DC-motoren tot 1,5 A en 4-draads stappenmotoren.

Gebruiksaanwijzing:

• ULT laag niveau activeert de slaapmodus (de J2 korte soldeerverbinding achter de module moet worden losgekoppeld).
• OUT1 en OUT2 vormen een 1-weg H-brug, bestuurd door IN1 en IN2.
• OUT3 en OUT4 vormen de tweede H-brug, bestuurd door IN3 en IN4.
• EEP is de beveiligingsuitgang en wordt niet standaard gebruikt.
• VCC is de spanningsingang van 3 tot 10V.
• GND is de grondverbinding.

Pakket bevat:

• 10 x DRV8833 2-kanaals DC-motor driver module
