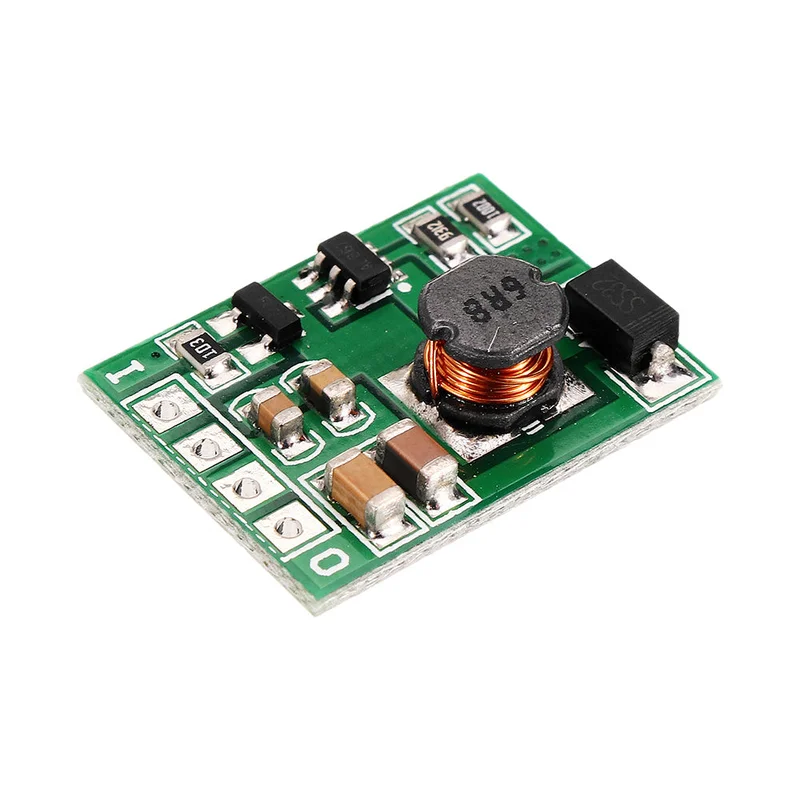

10 Stuks DC 6V step-up boost converter spanningsgeregelde voeding module-Kwaliteitsgarantie

Description

Specificaties:

• Werkfrequentie: 1 MHz
• Efficiëntie tot 94% (meestal 75% – 91%)
• Ruststroom: schakel output 210uA in, schakel output 5uA uit
• Bedrijfstemperatuur: -40 ~ + 85 ℃
• Opslagtemperatuur: -65 ~ + 150 ℃
• Afmetingen: 20 x 15 x 6 mm
• Gewicht: 1,5 gram
• Bescherming:
• Overstroombeveiliging (OCP)
• Overspanningsbeveiliging (OVP)
• Kortsluitbeveiliging (SCP)
• Overtemperatuurbeveiliging (OTP)

Uitgang 6V:

• Ingangsspanning DC 2,6 ~ 5,5 V, uitgang DC 6 V ± 3%
• Maximale output: 6V / 1100MA (zie onderstaande tabel voor details)

Pin beschrijving:

• Vi: invoer positief (+)
• Nl: Uitgang inschakelen, verbinden met GND zet uitgang aan, niet aangesloten (of verbinden met Vi) zet uitgang uit. Deze pin kan ook worden bestuurd door MCU, laag niveau zet uitgang aan, hoog niveau zet uitgang uit.
• G: Input en output negatief (GND / -)
• Vo: Positieve output (+)

Toepassingen:

• Batterij aangedreven apparatuur
• Instrumentatie, multimeter
• Kleine motoren
• PTZ camera webcam
• IP camera
• Speelgoedauto of -boot
• Modelvliegtuigen
• Powerbank
• LED verlichting
• Wifi router
• PLC RS485 apparaten

Aandacht:

• 1. De ingangsspanning mag niet groter zijn dan de maximale ingang.
• 2. Uitgangsvermogen kan voor langere tijd niet groter zijn dan de maximale belasting.
• 3. Ingangsvermogen moet groter zijn dan de uitgangsstroom, vanwege het stroomverbruik van de module zelf.

Pakket inbegrepen:

• 10 x 6V step-up boost converter spanningsregulator
